1、整体删除同层的走线：打开PCB文件，在层的选项卡中选择顶层“Top Layer”，在“Edit”菜单下选择“Select”选项，选择“All on Layer”选项对顶层的走线全部选中，采用键盘上的“Del”删除键对整个顶层的走线进行全部删除。若要删除底层走线，只要在层的选项卡中选择底层“Bottom Layer”，采用同样的方法进行删除。
2、先设置自动布线规则，一般规则设定：

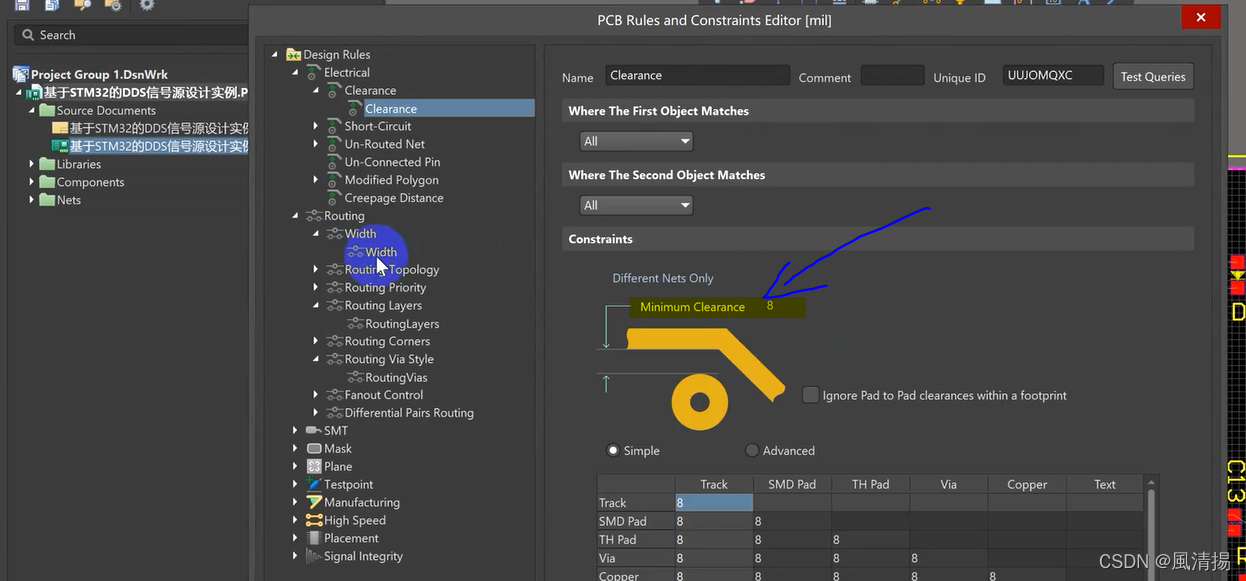

在“Design”菜单下选择“Rules…”进入布线规则的设定界面，在“Electrical”选项中选择“Clearance”选项，改变图形中“Minimum Clearance”的参数设定走线的安全间距，安全间距设为8mil；

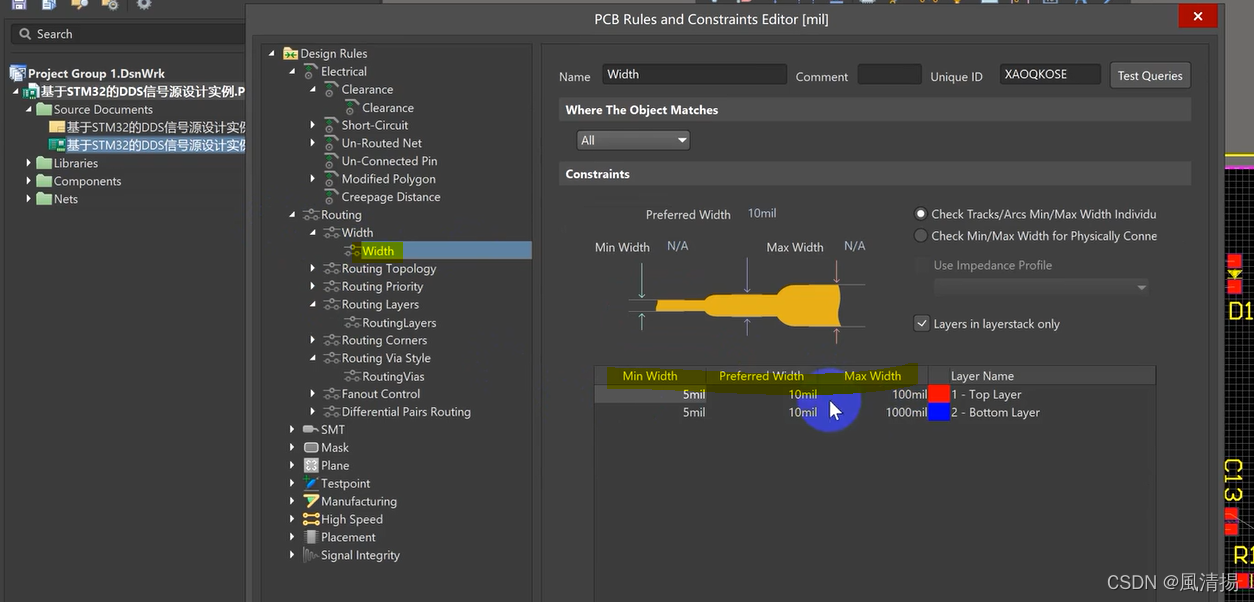

在“Routing”选项中选择“Width”选项，改变图形中“Min Width”的参数设定走线的最小宽度，走线宽度最小值设为10mil，默认宽度为10mil，最大宽度为100mil；
过孔参数可以采用默认参数。规则设定完毕后，点击右下方的“Apply”按钮进行规则的应用，点击“OK”进行确认并关闭窗口。
3、特定规则设定：

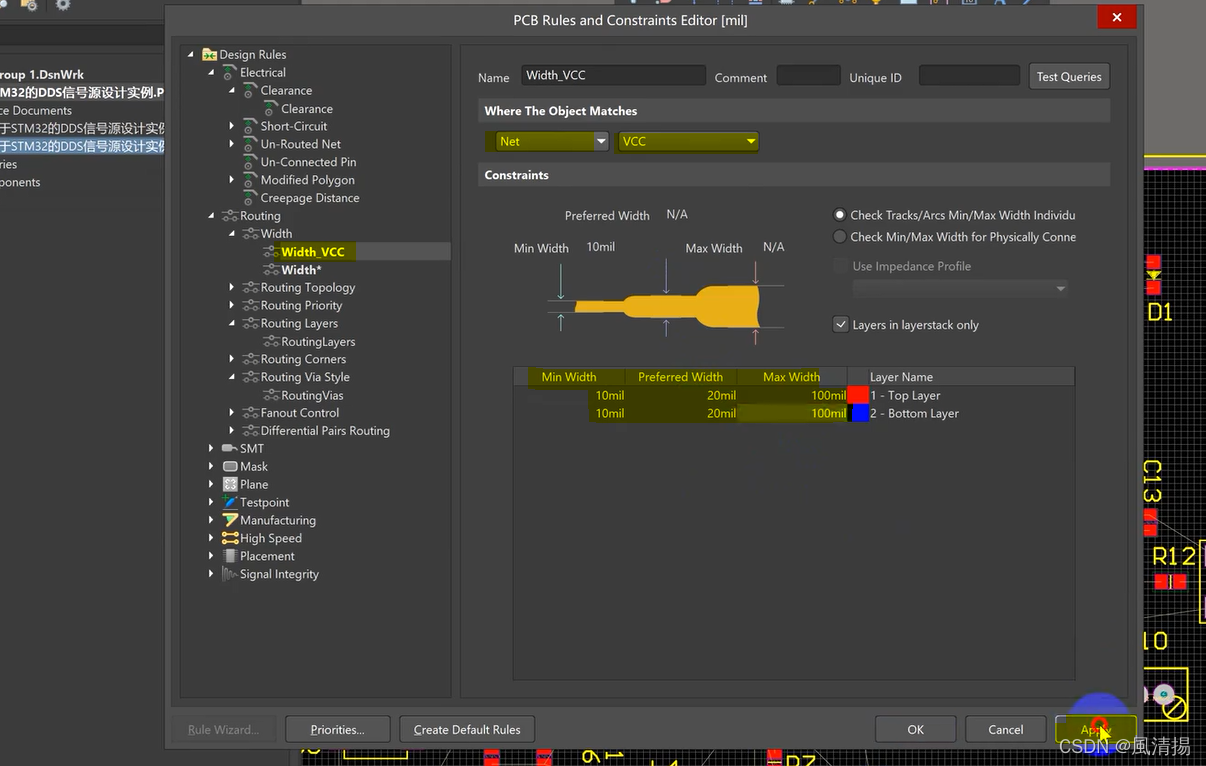

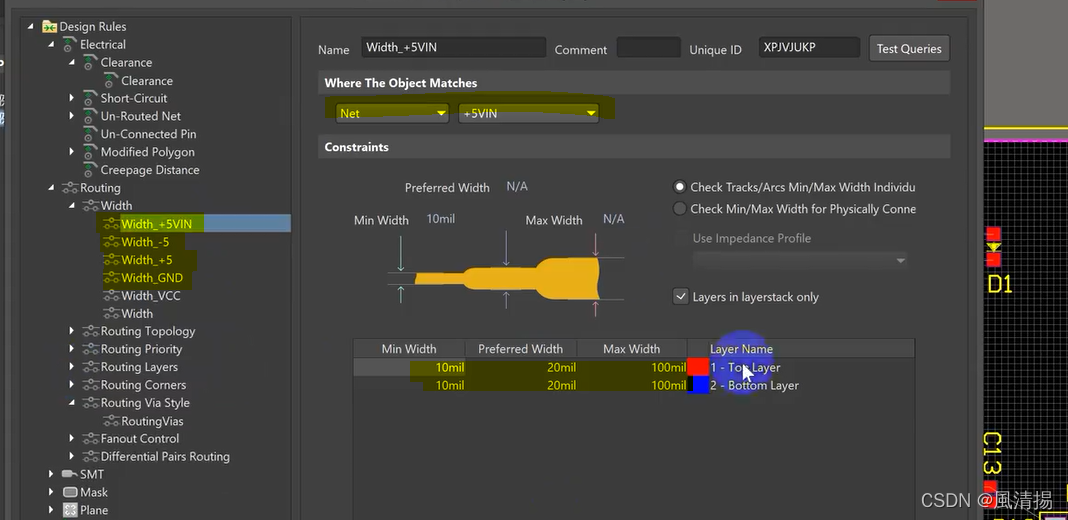

在“Design”菜单下选择“Rules…”进入布线规则的设定界面，在“Routing”选项中选择“Width”选项，将鼠标放在“Width”选项上单击右键，选择“New Rule…”进行添加新的规则，这时菜单中会出现新的规则项“Width-1”，选中“Width-1”进入新规则的设定，在“Where The Object Matches”窗口中选择“Net”后，右边相应的下拉窗口会显示为可选择，从下拉窗口中选中“VCC”，表示该规则只适用于VCC网络的走线，其他走线不受影响，这时可根据图形提示修改该网络走线的最小宽度（10mil）、默认宽度（20mil）和最大宽度（200mil），设置完成后点击右下方的“Apply”进行应用。
采用同样的方法，重新再添加四个新的规则，设定GND\+5\-5\+5IN网络的走线最小宽度为10mil，默认宽度为20mil，最大宽度为100mil。

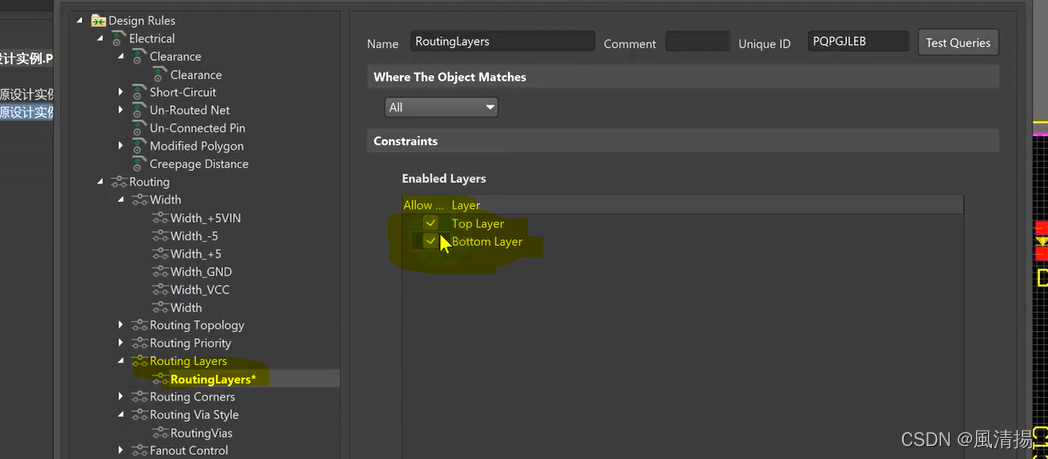

4、选择布线层：同样在“Rules…”菜单下选择“Routing Layers”->双击下面的“Routing Layers”，在右边的窗口中会出现“Top Layer”和“Bottom Layer”两个选项，如果两个选择都打“√”，可以进行双层布板，如果只有“Top Layer”打“√”，则只能对顶层进行单层布线，如果只有“Bottom Layer”打“√”，则只能对底层进行单层布线。进行双层布线（即两个选项都打“√”）。

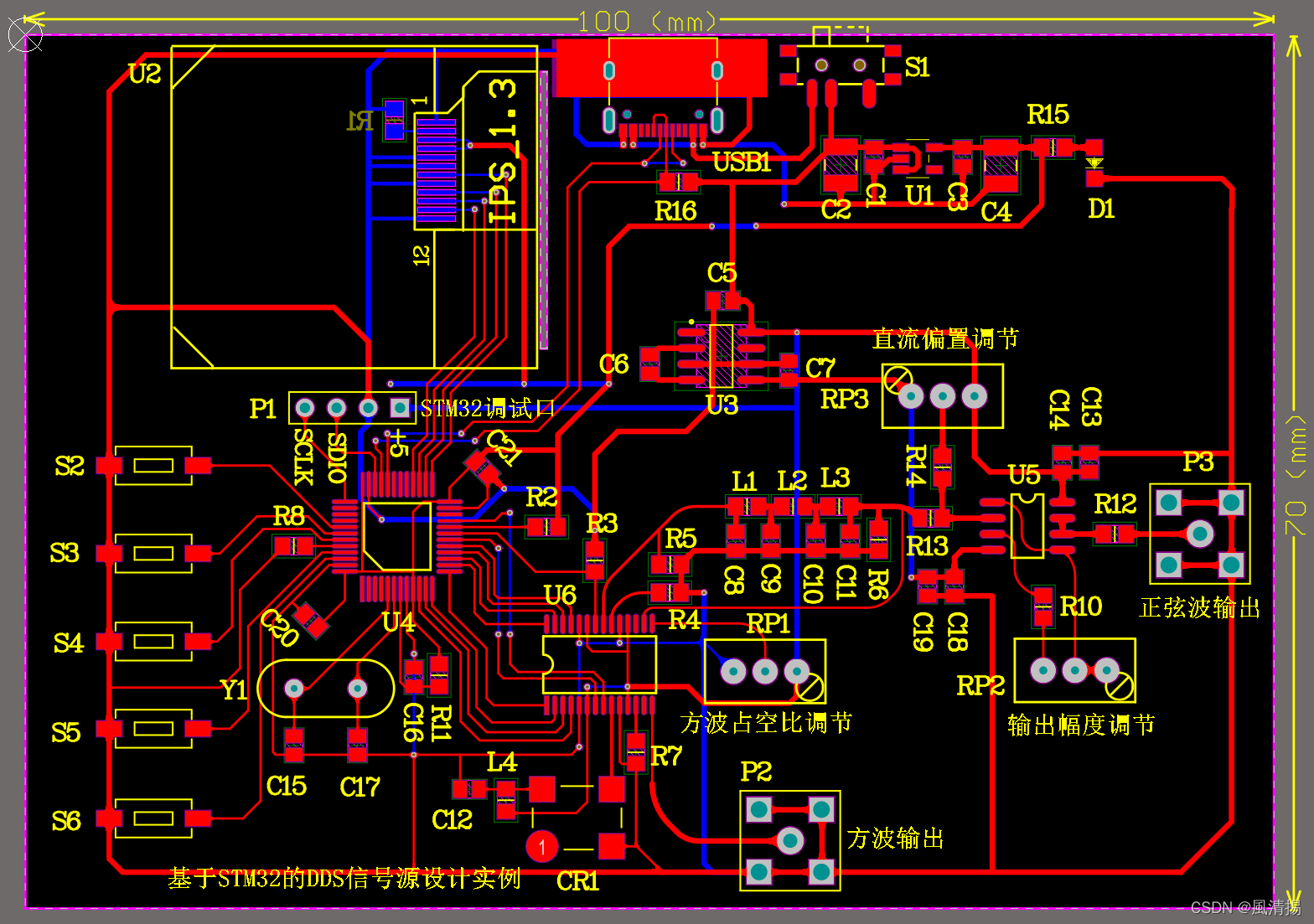

5、放置标尺并制定PCB板边框尺寸：
在PCB绘制快捷工具栏中选择

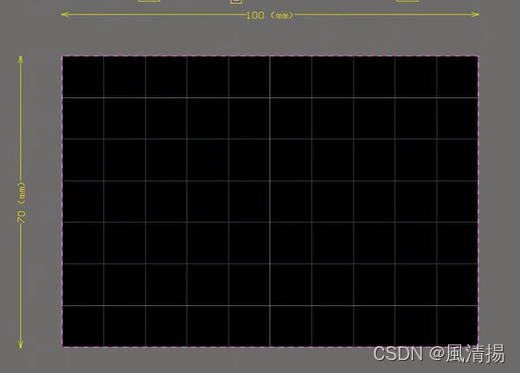

测量尺寸，点击右键选择“Standard Dimension”量出一个100mm*70mm尺寸。

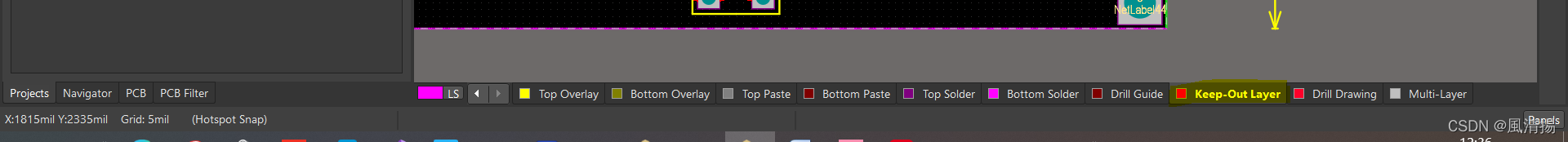

在编辑窗口下方有一排选项卡，分别有不同的层可以选择。选择“Keep-out Layer”层，

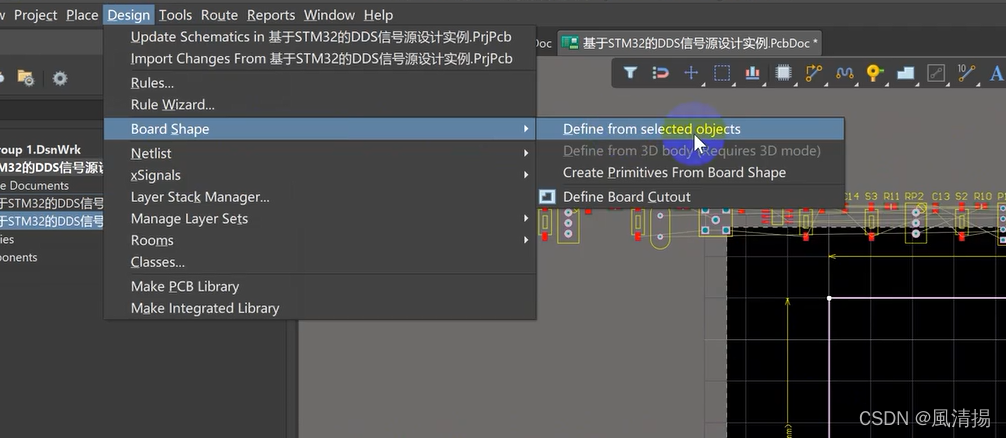

在“Place-> Keepout”菜单下选择“Tark”选项，画出所需的PCB板大小。选中所有“Keep-out Layer”边框，点击“Design->Board Shape->Define from selected objects”就可以重新建立一个100mm*70mm的工作区域。
该步骤在自动布线前一定要完成，否则计算机在进行自动布线时，由于走线不受约束而容易造成死机现象。

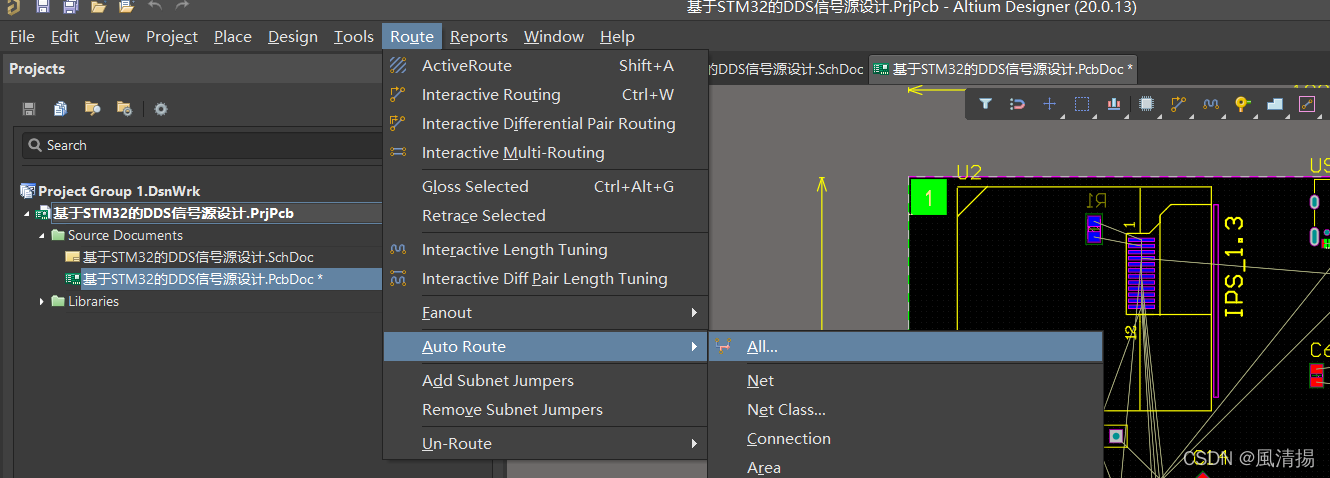

6、自动布线和撤销布线：以上规则设定好后，在“Route->Auto Route”菜单中选择“All…”进入自动布线窗口
点击“Route All”按钮进行全部自动布线。
自动布线完毕后，检查PCB板，有些元件由于管脚间隔太小，无法按照设定规则进行布线，这时可以利用手动布线进行补画。若要撤销已经布好的走线，可在“Route”菜单中选择“Un-Route”选项，选中“All…”选项进行全部撤销自动布线。
7、添加泪滴焊盘：布线结束后，所有的焊盘都是元件封装的焊盘，如需添加泪滴焊盘，可在“Tools”菜单中选择“Teardrops…”选项进入添加泪滴焊盘的窗口，
如果选择“Add”再点击“OK”则是添加泪滴焊盘，如果选择“Remove”再点击“OK”则是撤销泪滴焊盘。泪滴焊盘的形状如图1所示。
添加泪滴焊盘前 添加泪滴焊盘
图1 泪滴焊盘的形状

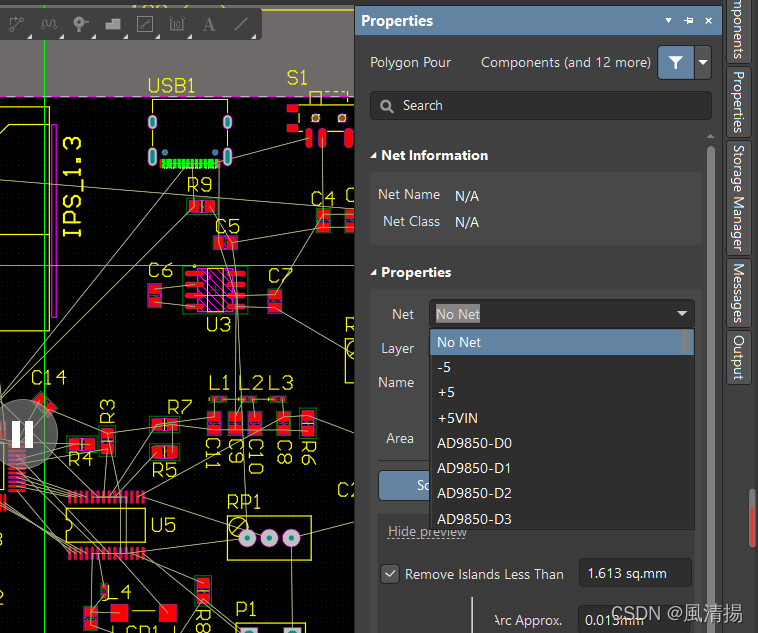

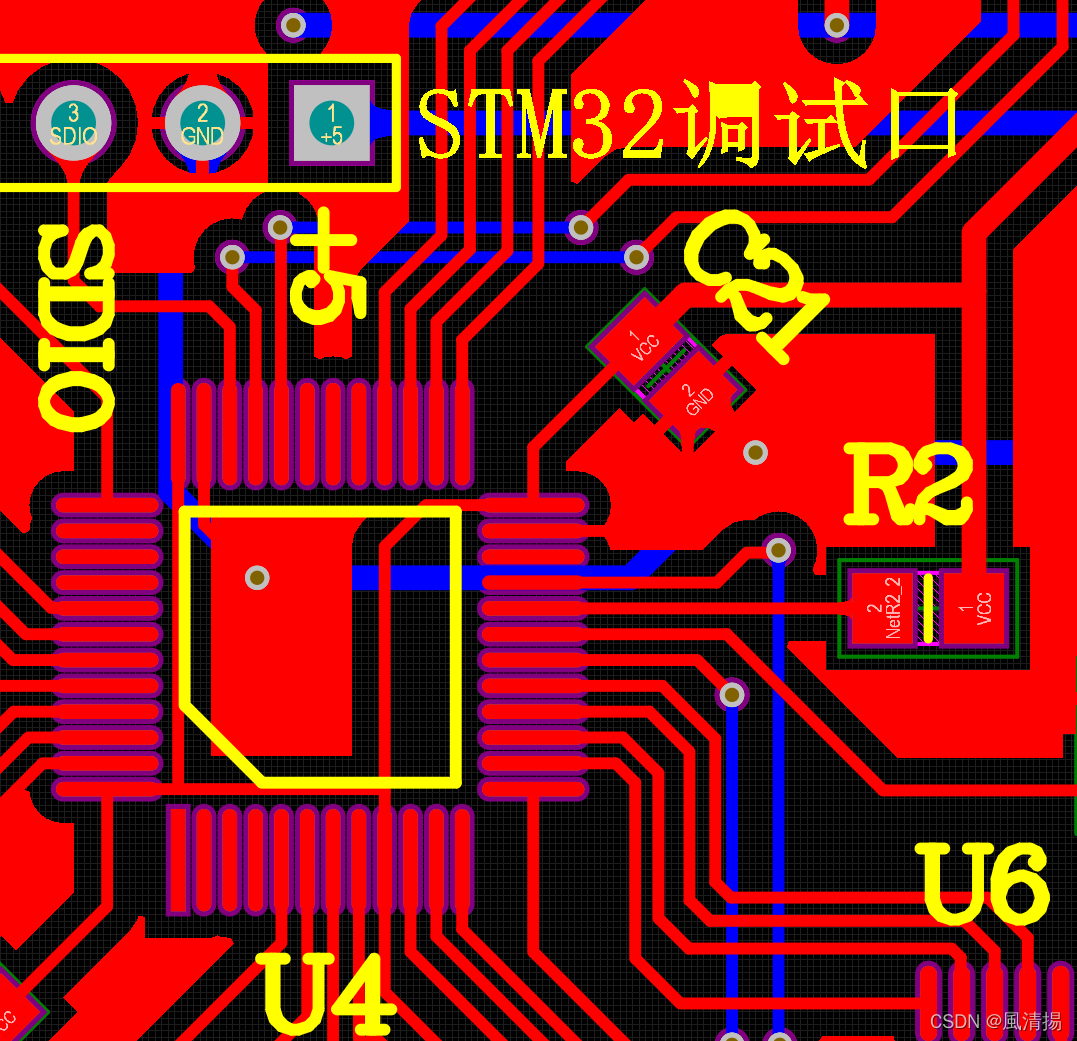

8、PCB板的敷铜：在“Place”菜单下选择“Polygon Pour…”点击“Tab”键，右侧弹出“Properties(属性)选项进入放置敷铜窗口。
设置的主要参数：Properties(属性)中的“Net”下拉菜单中可以选择敷铜所接的网络线，选择“GND”（即所有的敷铜接地）。

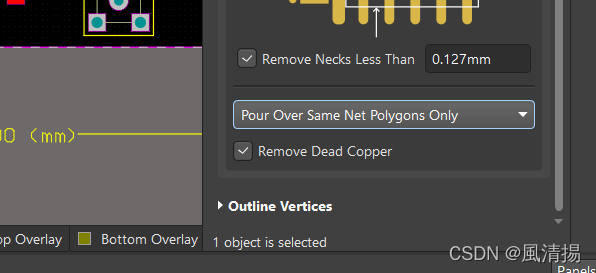

“Layer”的下拉菜单中可以选择不同的层进行敷铜，选择“Top Layer”层进行敷铜；“Fill Mode”中选择敷铜形状：“Solid（Copper Regions）”为实心型敷铜；“Hatched（Tracks/Arcs）”为网格型敷铜；“None（Outline Only）”为空心型敷铜，此处选择实心型敷铜，“Remove Dead Copper”选项被选中时，表示敷铜结束后删除死铜，若该项不被选中，则不删除死铜（死铜的定义为不被网络连接的敷铜），如图所示：
删除死铜前 删除死铜后

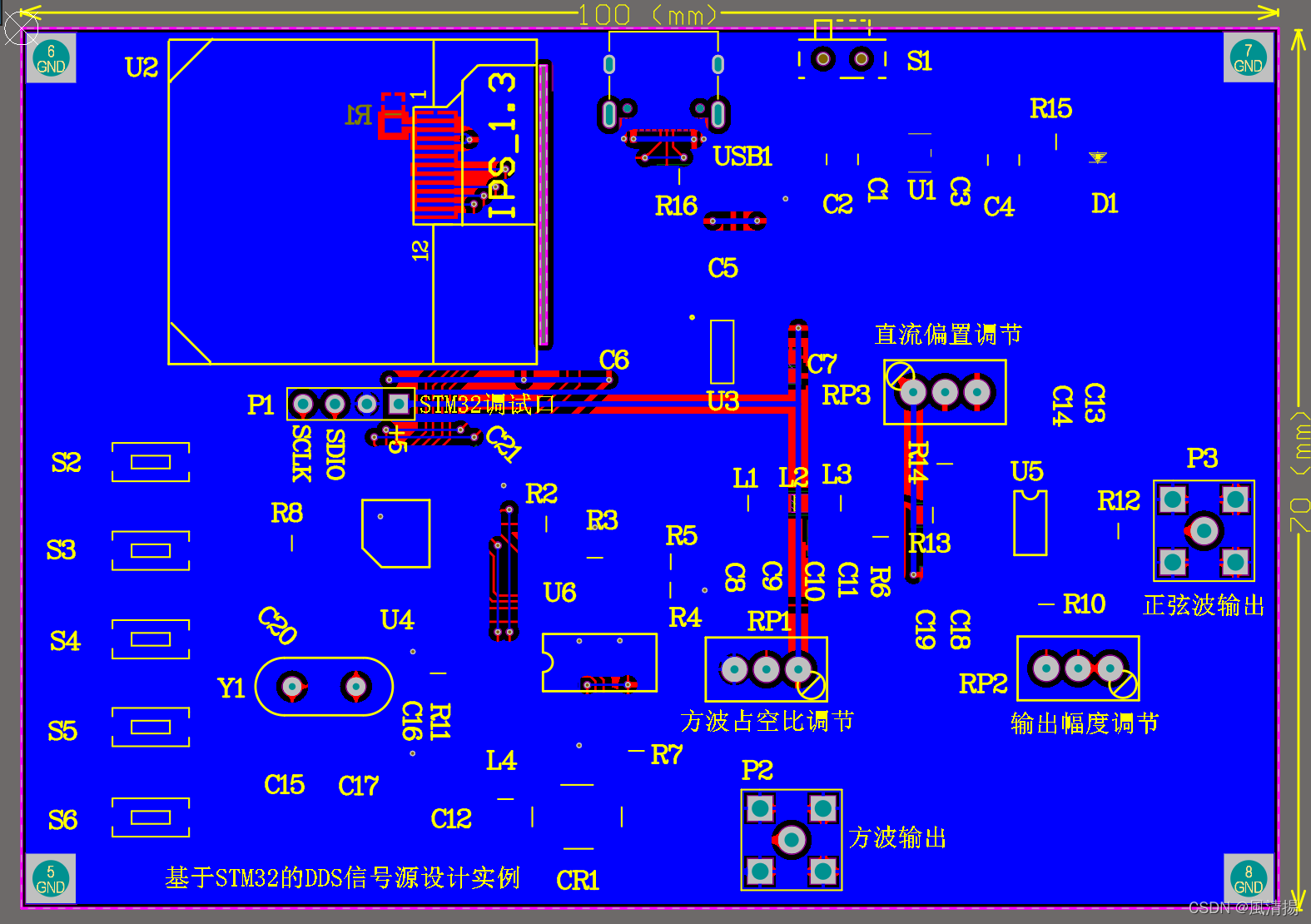

并选择“Pour Over ALL Same Net Objects”表示与“GND”相同对象上全部敷铜，以上设置完成后点击“回车”按钮，在PCB板上画出需要敷铜的区域，单击鼠标右键结束画线，软件会自动在所画的区域内进行敷铜的放置。采用同样的方法，放置底层的敷铜。
9、敷铜安全间距的调整：放置敷铜完成后，若发现敷铜与连线之间的间距不合适，可以进入“Design”->“Rules…”->“Electrical”->“Clearance”改变图形中“Minimum Clearance”的参数设定走线的安全间距，双击敷铜，进行重新放置敷铜。
如图所示，安全间距分别为10mil和20mil的敷铜效果。
安全间距为10mil的敷铜 安全间距为20mil的敷铜
当修改了敷铜参数后，需要重新敷铜。
操作步骤：在有敷铜的区域点击右键弹出对话框“Polygon Actions->Repour ALL”即可完成对所有敷铜的重新操作。
在层的选项卡中选择需要删除的敷铜层，单击敷铜层，采用键盘上的“Del”删除键进行删除。
