本人使用Cadence 17.4版本，在这做下笔录，介绍下Gerber文件制作过程。Gerber文件的作用，相信画过板子的人都知道，Layout PCB设计后，需要把资料给制作PCB板厂商，同时也能让自己存档作用。
好了，下面只要讲解使用Allegro工具导出光绘文件，输出步骤与参数配置过程，这篇博文可能有点长，需要耐心阅读，最近项目上要使用一款电机驱动芯片（TMC2300），刚好要画一款电机驱动小模块
（TMC2300_BOB），所以就那它来展开讲解了，谢谢各位看官。
在导出gerber文件之前，要先对图纸的参数、层叠结构、铺铜皮的参数、DRC的状态报告进行统一检查，只有设置的参数对了，才能进行gerber文件的输出。

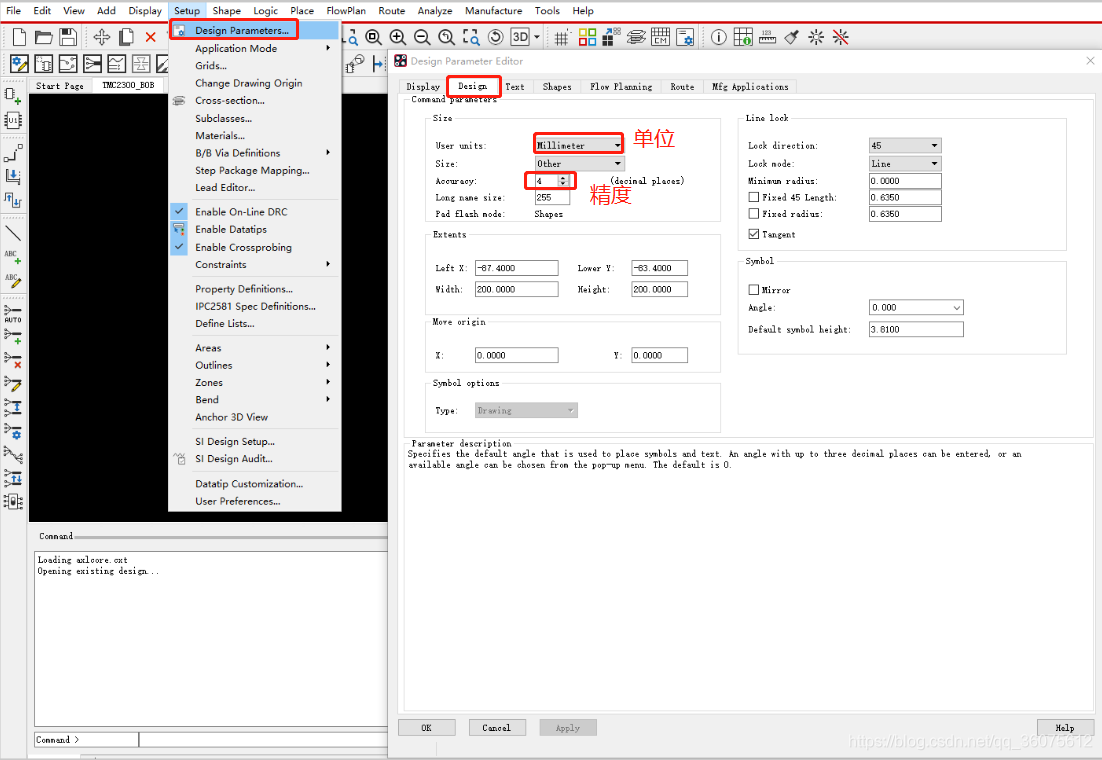

1） 在Setup里面选择的单位要与Gerber中设置的单位保持一致，精度也是。

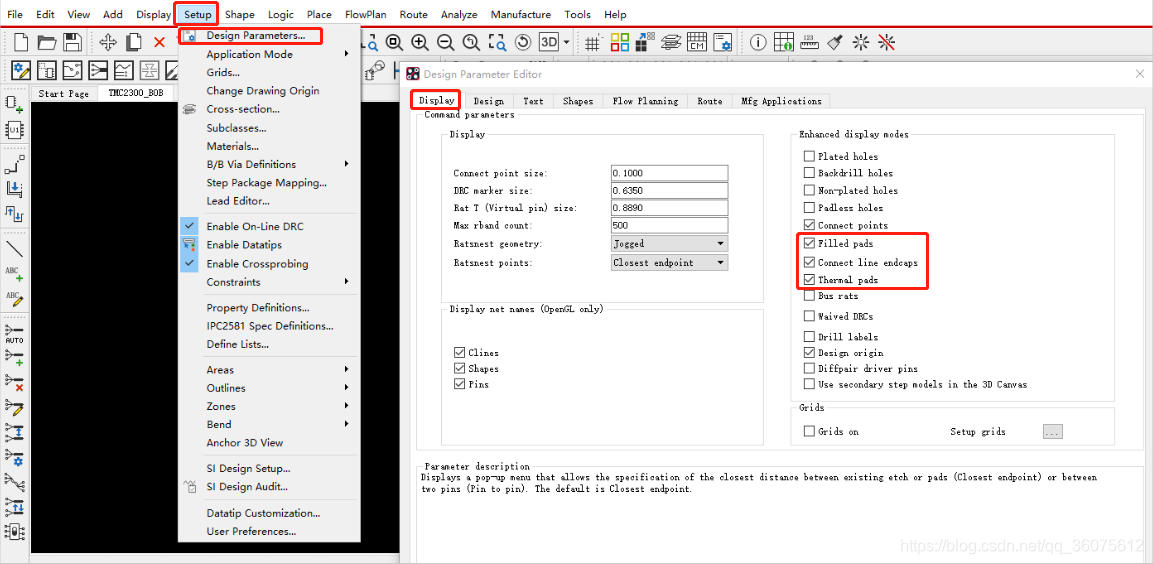

2） 为了保证Gerber中所见即所得，在Display选项卡的把如图的三项选上：

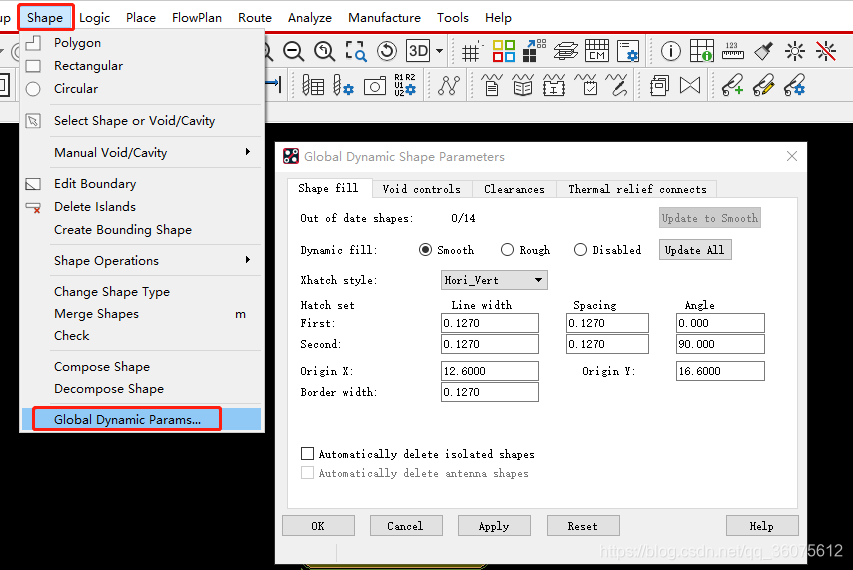

1)选择Shape，打开如下对话框：
（ 注：按照上图默认即可，动态填充方式：自动填充或挖空动态铜皮。）

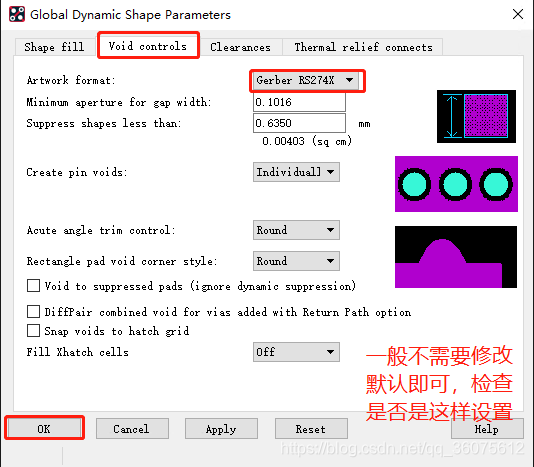

2)在Void Control选项卡中，选择Artwork format要与Gerber中的格式一致，如下所示：
1）选择Setup-cross-section命令，弹出layout cross section窗口，如下所示：
2）通过上图，进行对层的结构、叠层的厚度、叠层的正负片、介电常数进行检查。
1）选择Display-Status命令，弹出如下所示：

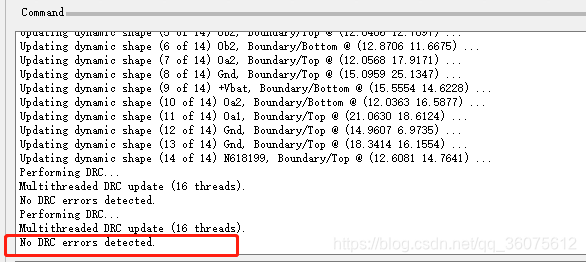

2）DRC Check，在导出Gerber之前，必须先进行DRC检查，点击下面一个红色方框中的按钮进行DRC检查。
3）点击上面一个红色方框中的Smooth按钮，检查动态铜皮，如果这个按钮是灰色的，说明铜皮没有问题。

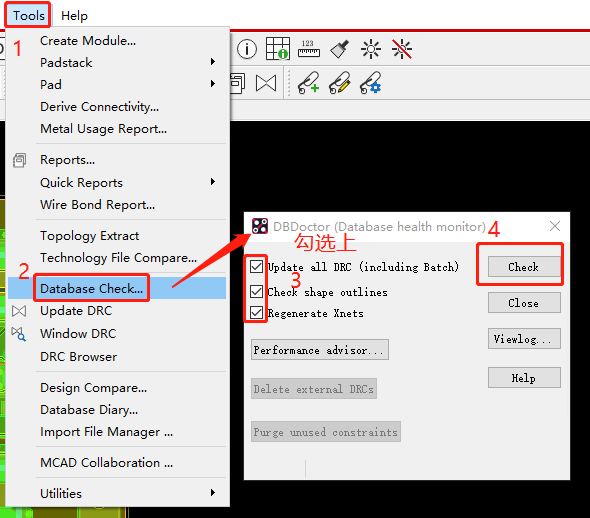

1）点击Tools-Database Check命令，打开DB-Doctor窗口，如下所示：
2）单击右侧的Check按钮进行错误检查。

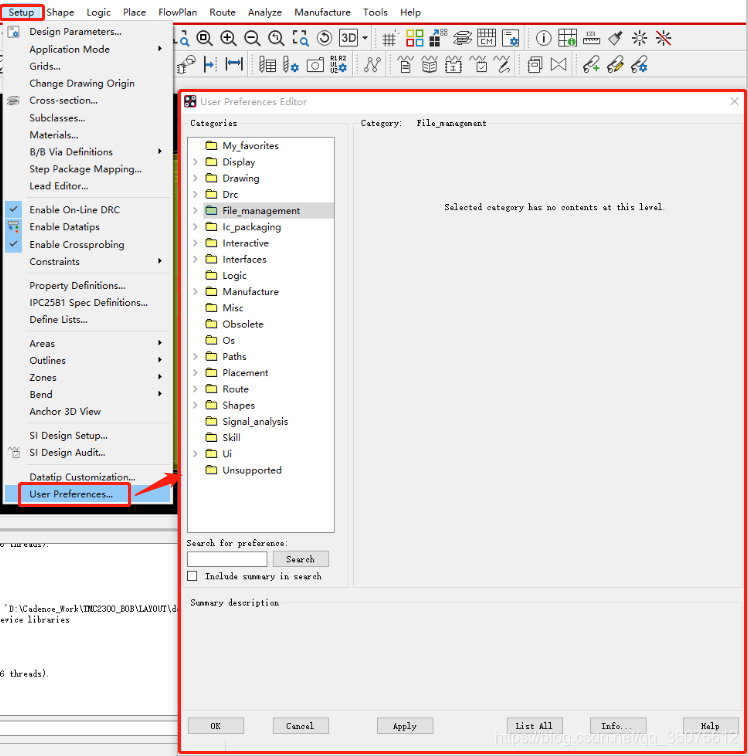

1）选择Setup-User Preferences Editor命令，打开对话框，如下所示：
2）选择左侧Categories框中的找到File_management->Output_dir，然后在右侧红色方框对于的选项方框内输入导出的Gerber文件夹名称如下所示：
此时，在本工程目录下中.dra文件夹内同一个根目录，会多出gerber文件夹。

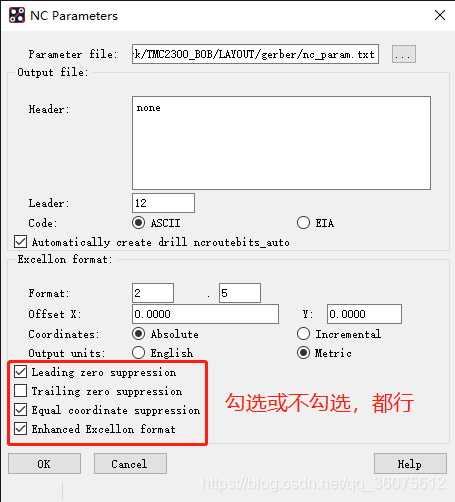

1）选择Manufacture-NC-NC Parameters命令，弹出下图窗口，改窗口用来设置生成钻孔文件的坐标格式、生成数据单位、参数等。
（注：在上图中除了Format跟Output unit要根据具体情况设置之外，其他参数都保持默认即可，单击close按钮后会在工程所在目录下生成nc_param.txt钻孔参数文件。）

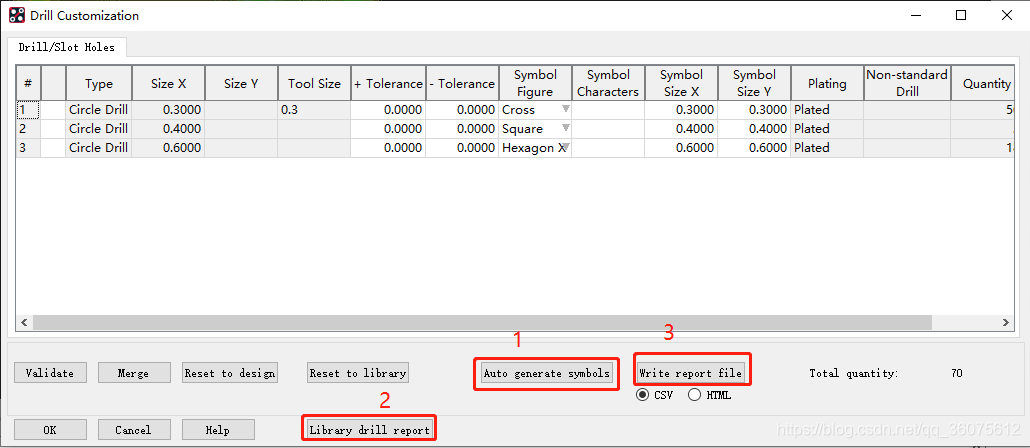

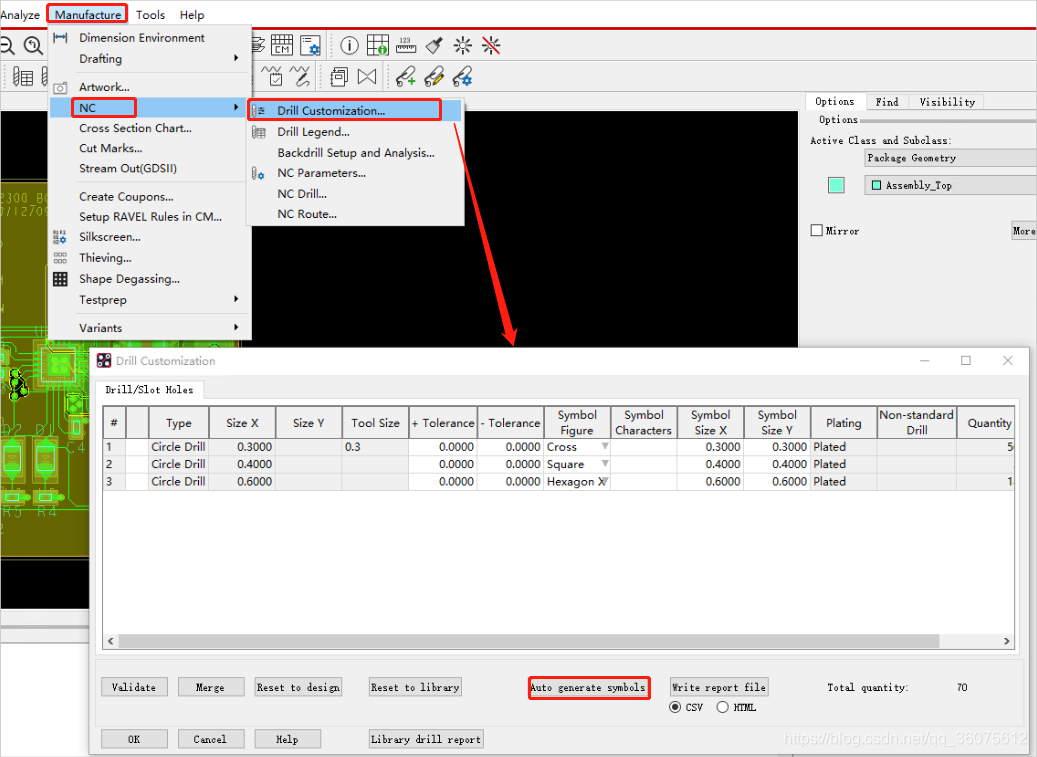

2）自动生成钻孔图形，选择Manufacture-NC-Drill Customization命令，弹出如下窗口，该窗口会列出所有当前所用到的钻孔信息
3）点击上图红色方框1，allegro会自动为当前电路板中的钻孔分配符号和图形，点击红色方框2，弹出的对话框可以查看所有钻孔焊盘信息，单击红色方框3，可以将钻孔信息保存至输出文件中。

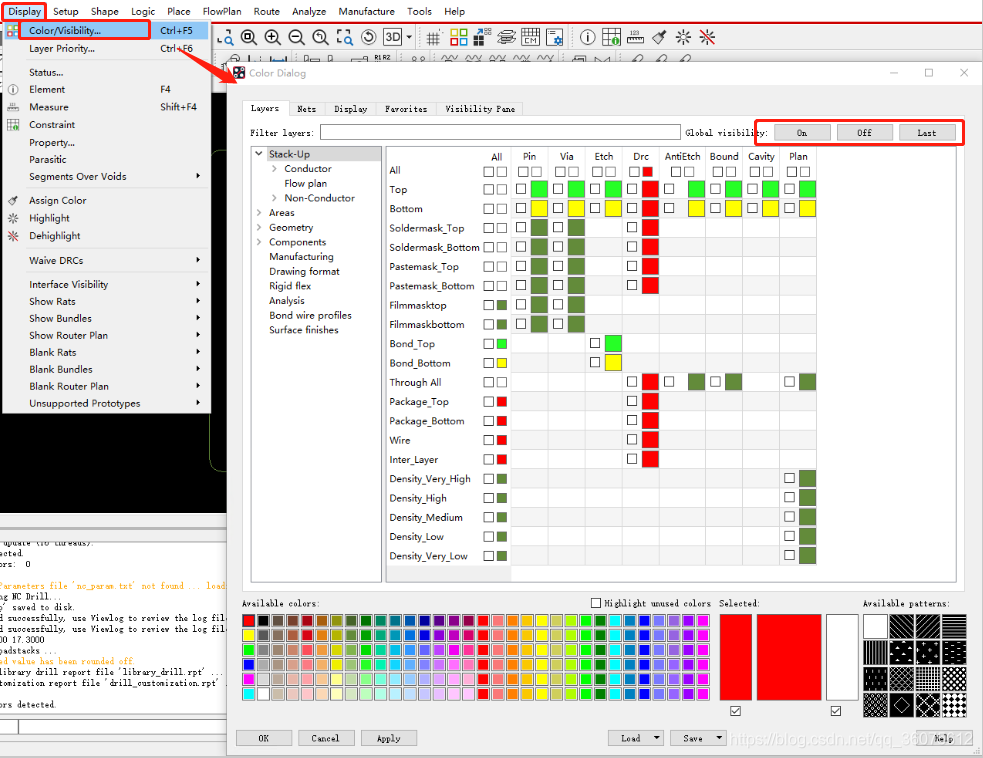

4）放置钻孔图和钻孔表，选择Display-Color/Visibility命令，弹出对话框，单击右上角红色方框中的Global Visibility Off按钮，关闭所有的层显示。
5）接着单独打开OUTLINE层即可。

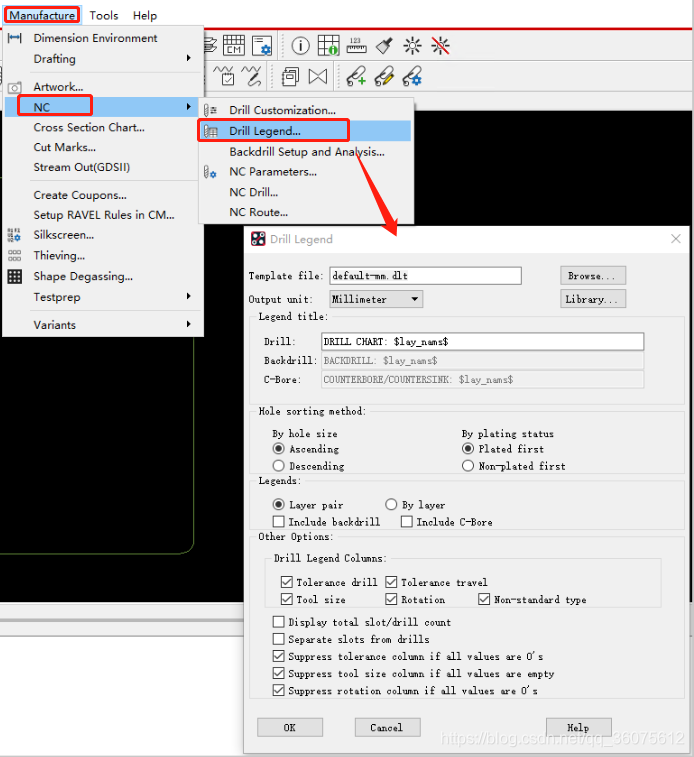

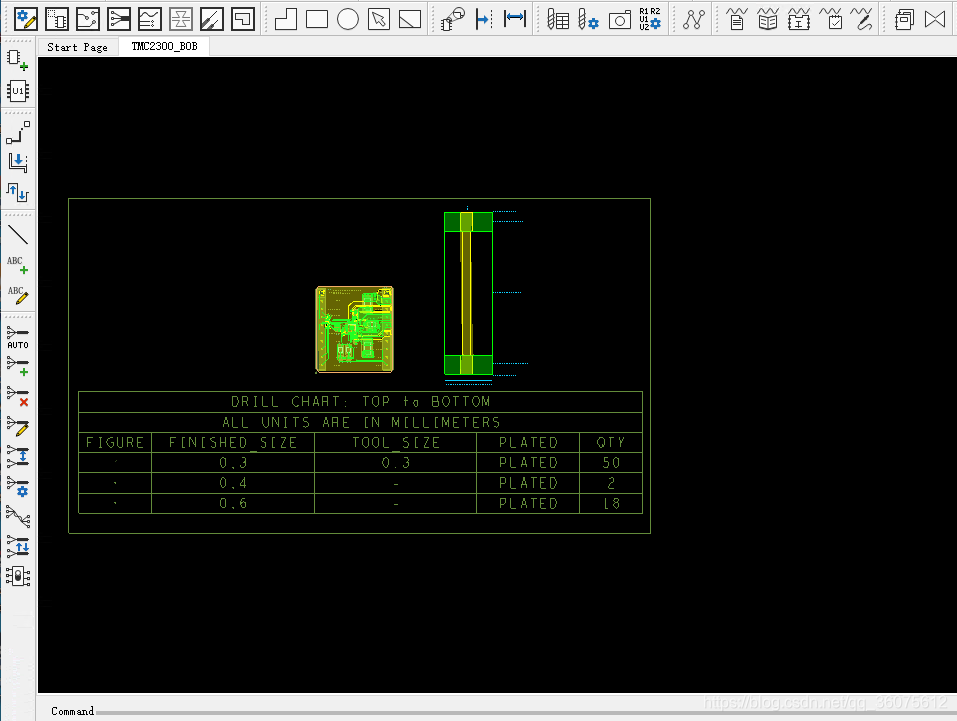

6）Manufacture-NC-Drill Legend命令，弹出对话框，用来放钻孔表到电路板文件夹里面，如下所示：

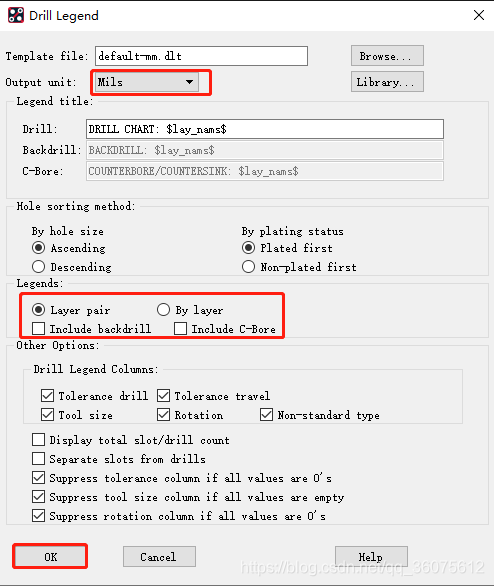

7）下图中除了红色方框内的信息要根据实际情况修改外，其他参数按照默认即可。
8）选择File-Viewlog命令，可以查看钻孔表生产的过程中是否存在错误或警告，若存在某些孔没有生产，必须检查原因，避免隐患问题的发生。如下所示：

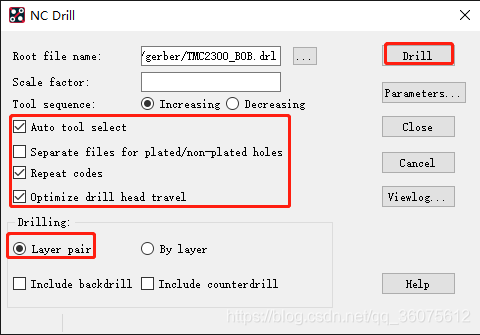

9）生成钻孔文件，执行Manufacture-NC-NC Drill命令，弹出窗口，如下所示：
10）勾选上图中的三个红色方框中的选项，然后点击Drill，就会弹出进度窗口了，注：只有当板中有盲埋孔的时候才选择By layer选项。生成的文件也可以通过File-Viewlog
命令去查看是否存在错误或者警告，有的话要及时检查修改。

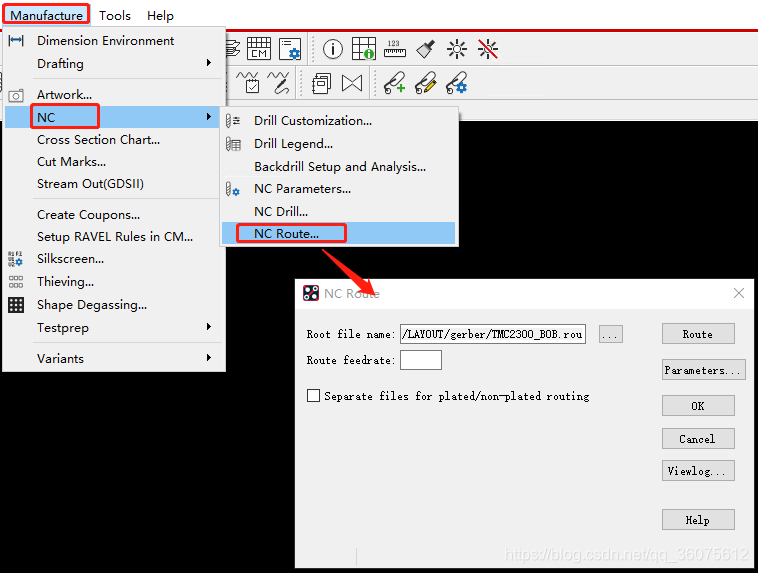

11）生成NC Route文件，NC Drill选择生成圆形的钻孔文件，若电路板中使用了椭圆孔、矩形或者长条形的开槽孔，就需要出一个铣刀数据文件，单独生成NC Route文件。

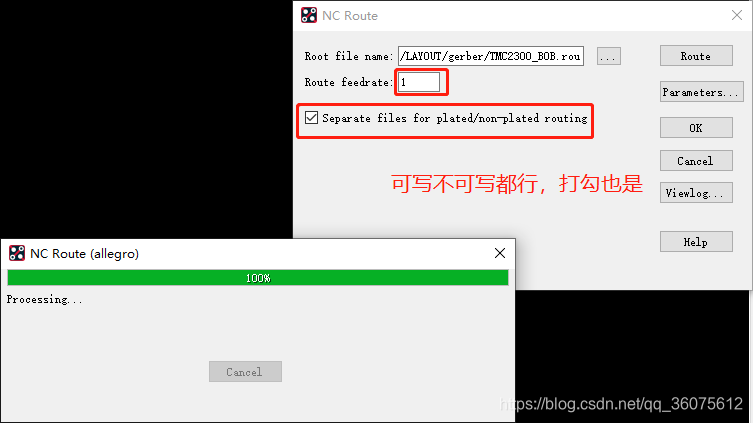

选择Manufacture-NC-NC Route，弹出窗口如下图，其他参数都不需要修改，直接点击Route，生成所需文件。

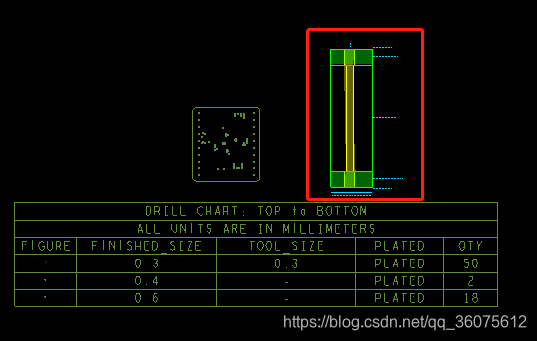

12）生成叠层截面图。选择Manufacture-Cross Section Chart命令，弹出对话框如下图，直接按照默认的显示参数，然后点击OK，叠层截图就会挂在鼠标上，在合适的位置单击放置即可。
13） Artwork参数设置。选择Manufacture-Artwork命令，弹出窗口，选择Film Control选项卡，如下所示：
注：点击红色圈3，把Domain Selection 中的选项都选上，然后点击方框4中的按钮，这样就生成了art文件。

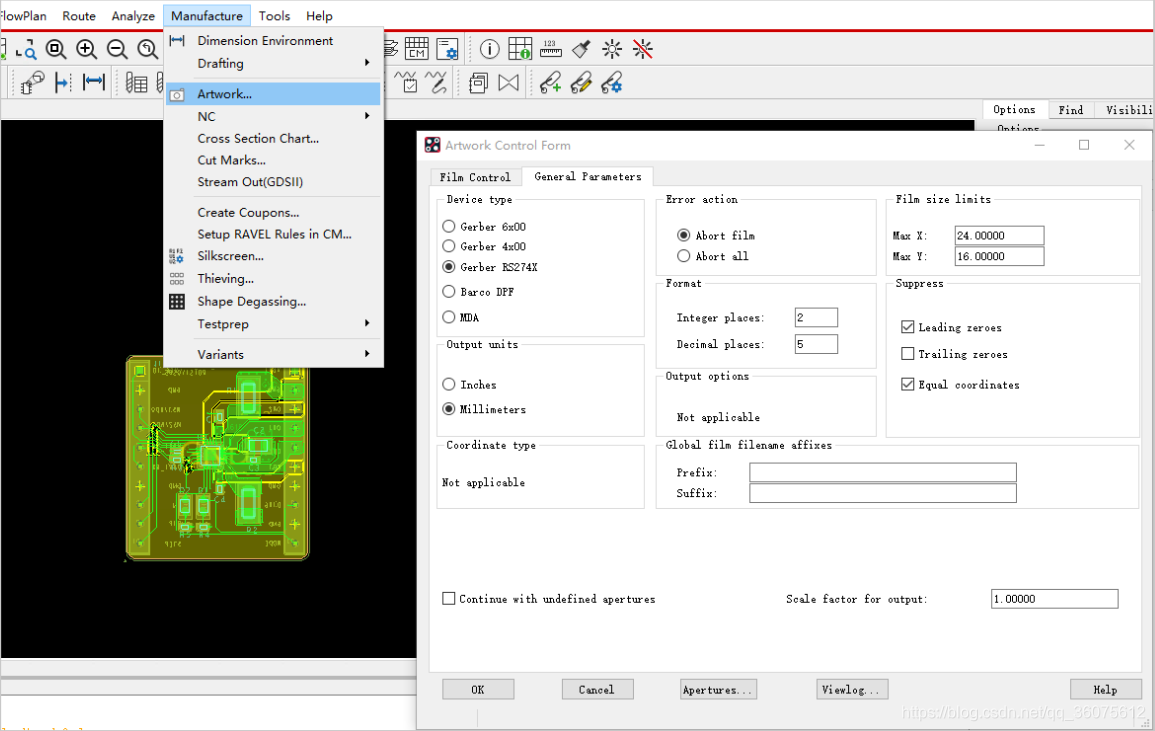

14） 点击下图中的General Parameters按钮，按照默认的参数即可。

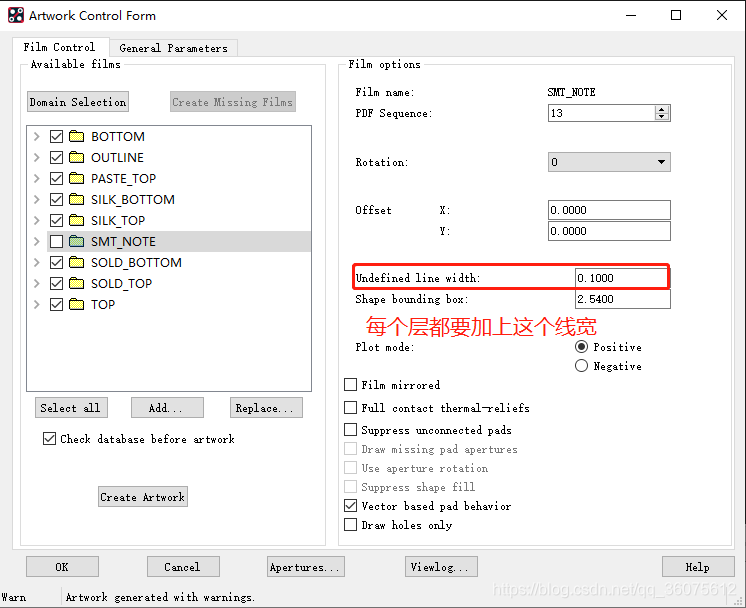

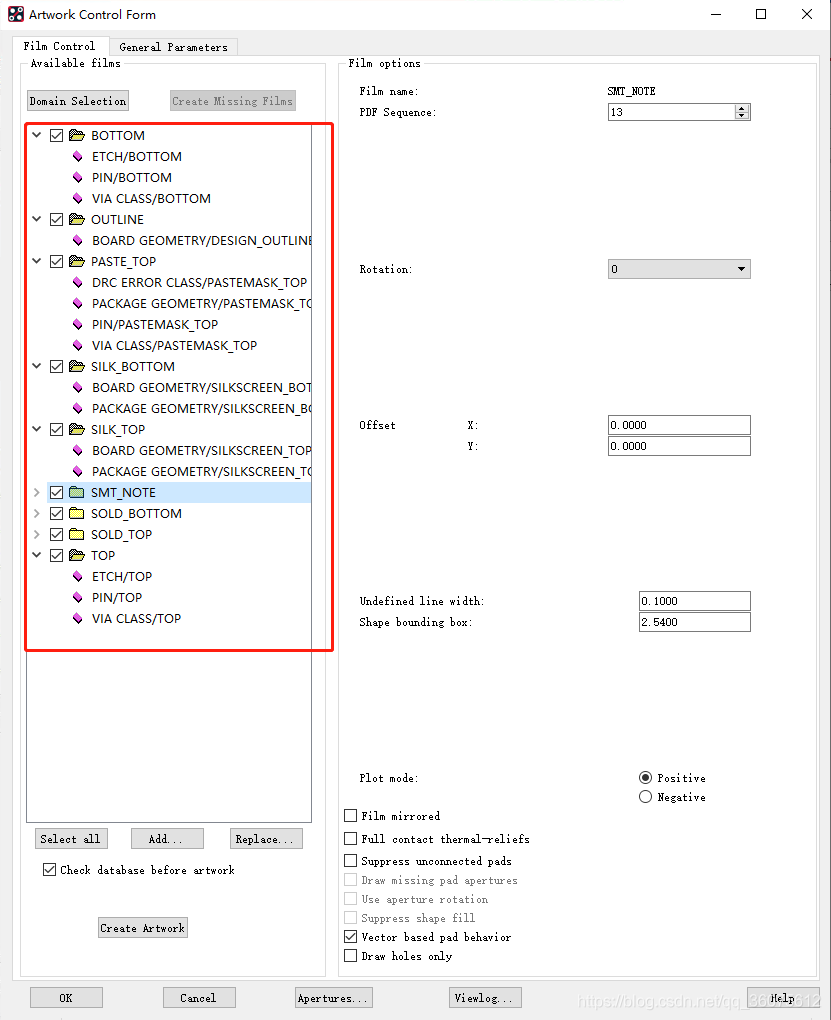

15）回到 Film Control选项卡，保证Available file中每个文件下添加对应的图层即可，如下所示：
（注：我这里是两层板，要是多少层板，只需在这个基础上添加其它层即可）

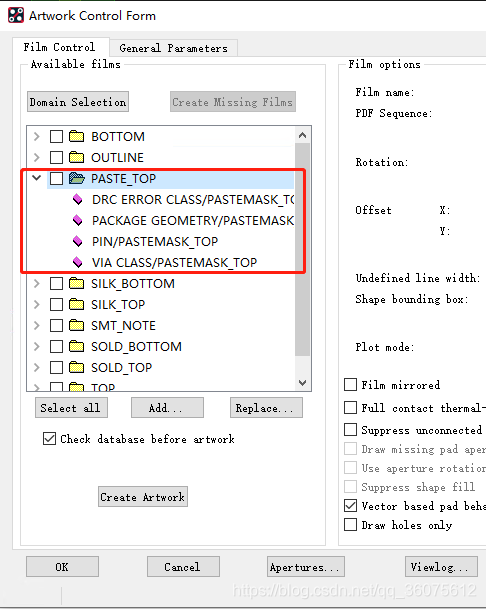

16）现在就以添加（Outline、PASTE_TOP层为例介绍）

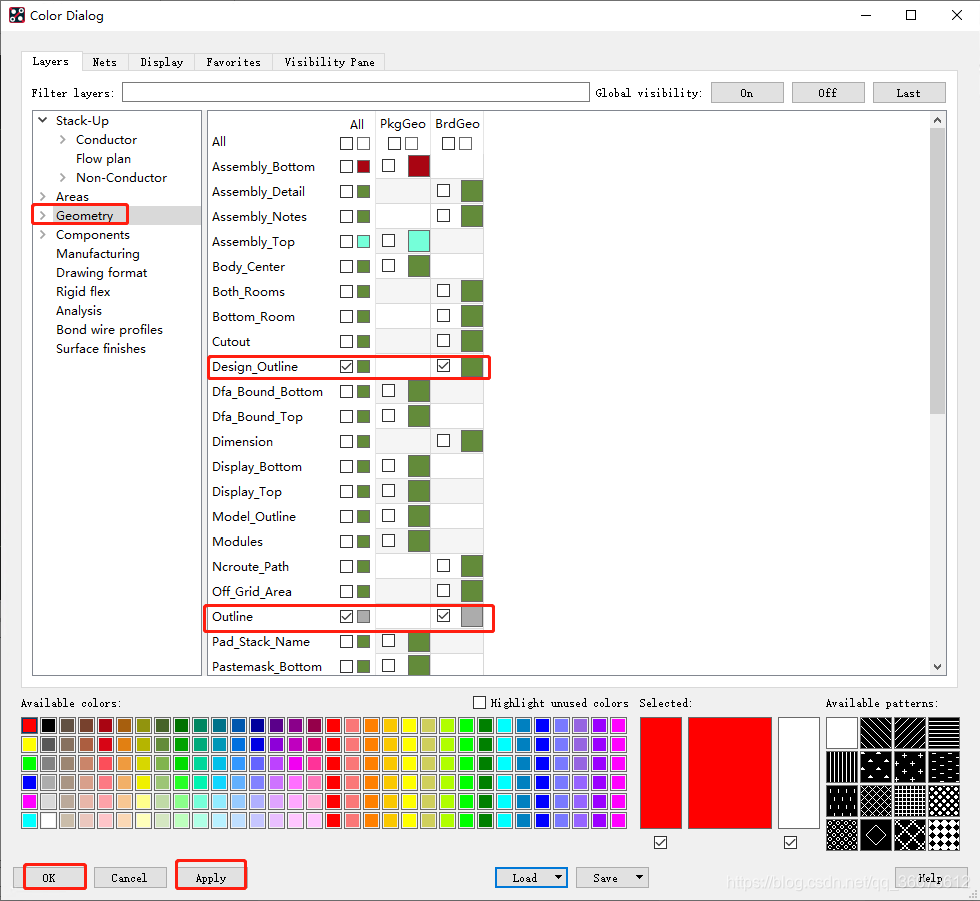

保持Artwork Film Control窗口打开的状态，选择Display-Color/Visibility命令，然后点击Global Visibility Off关闭所有的显示，然后打开Outline层的显示，

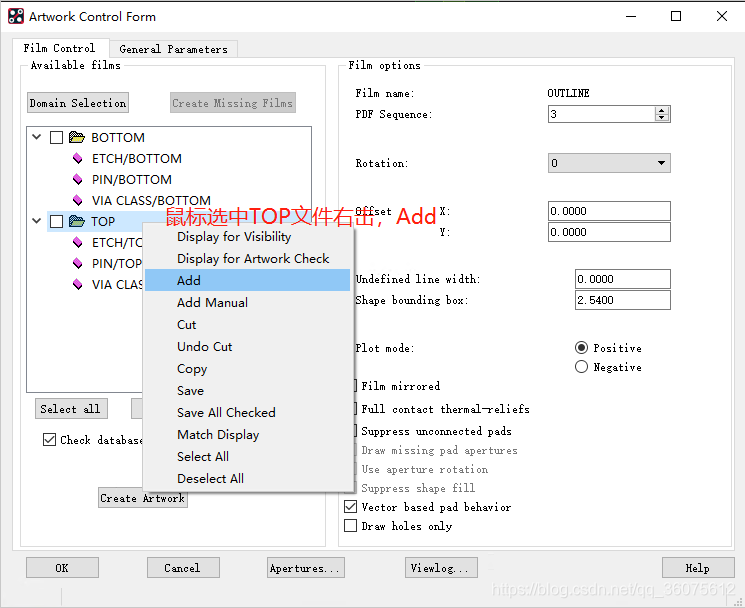

表示显示板框，单击apply退出，回到Artwork Film Control窗口，鼠标放在任意一个电气层的文件夹上右键选择add命令，弹出新建对话框，如下所示
输入OUTLINE，单击OK按钮

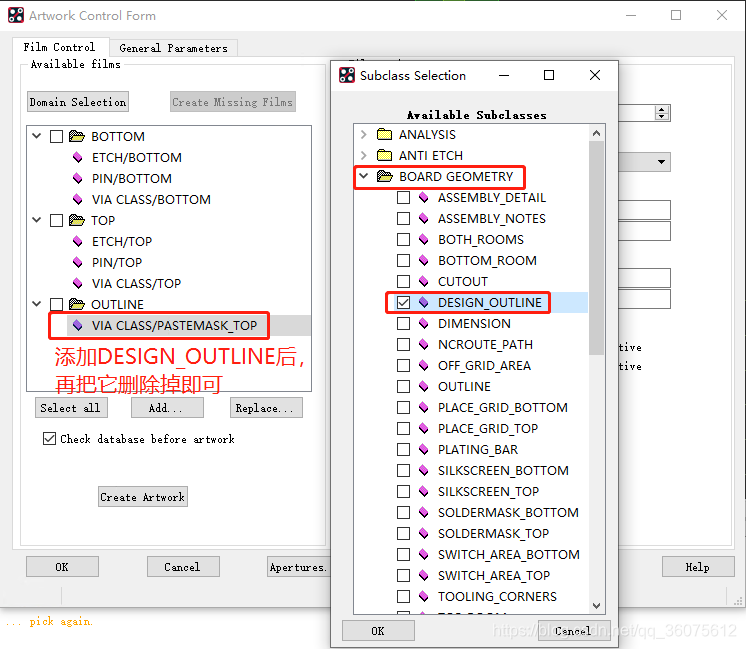

（注：这里添加层，没有删除选项，要想删除，选择Cut）
点击OK，重新打开这个窗口，即可。

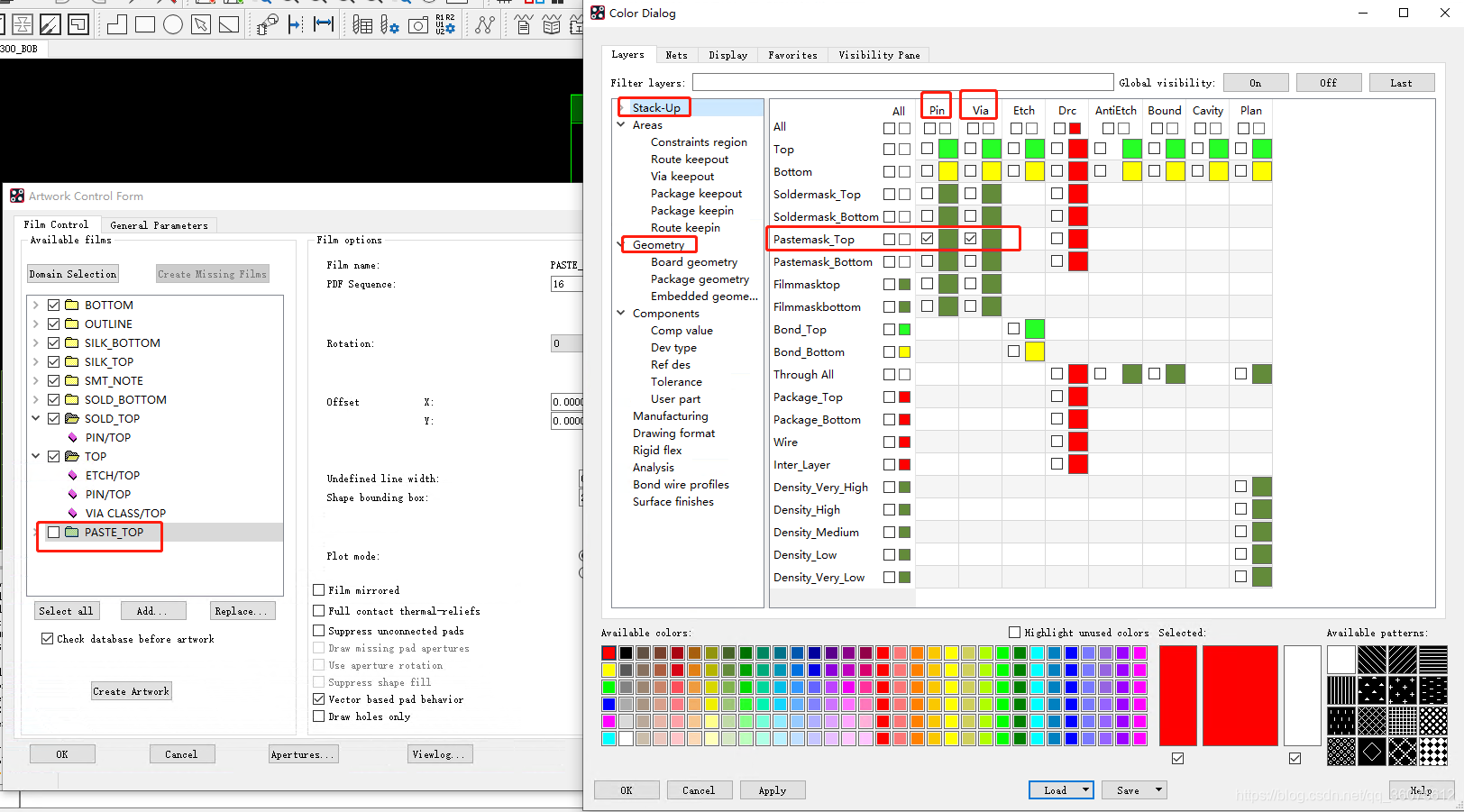

17）添加PASTE_TOP层，同理按照上面添加OUTLINE层一样的操作。
添加完成，此时，软件可能会出现一些bug，显示有些问题，不影响操作，直接点击ok即可。

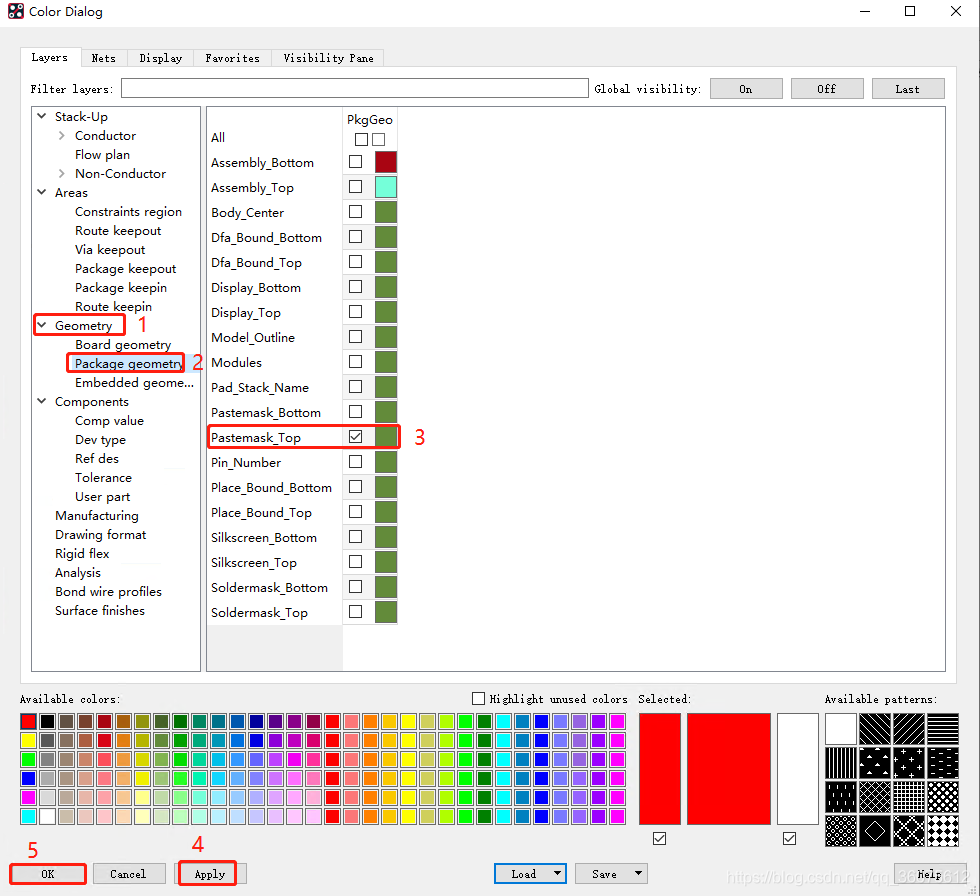

18)当前显示的outline板框层已经被添加到Available file中。同理，关闭所有层的显示，打开显示颜色管理器，如下所示：
这个步骤也可操作。
19）按照上面的操作步骤添加下面其它层即可。

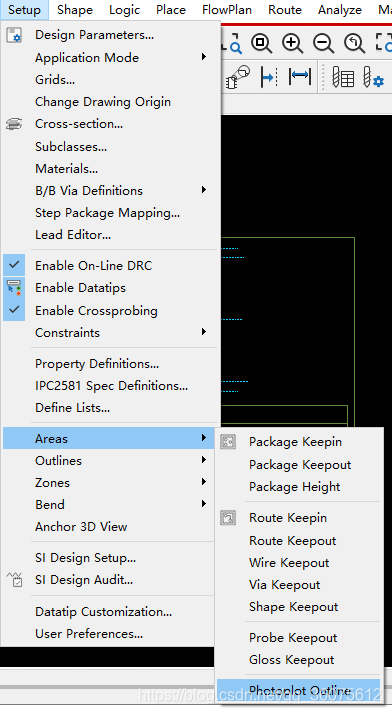

20）生成光会范围，选择Setup-Areas-Photoplot Outline命令，画出一个刚好把所有信息都包括在里面的方框，如下所示：

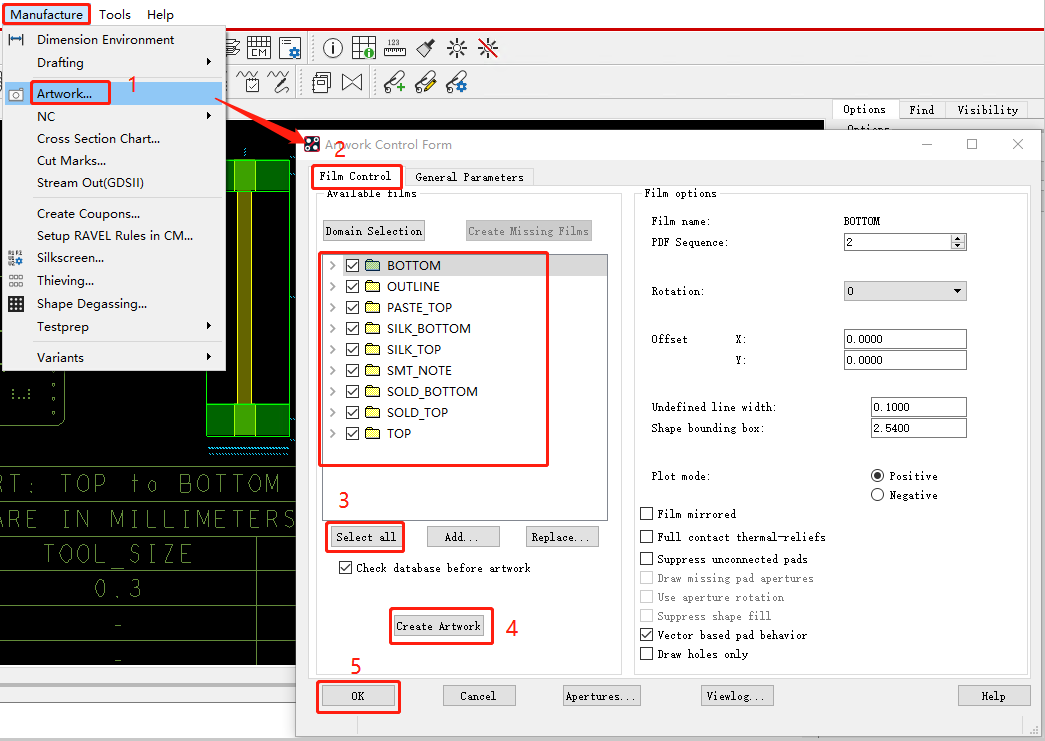

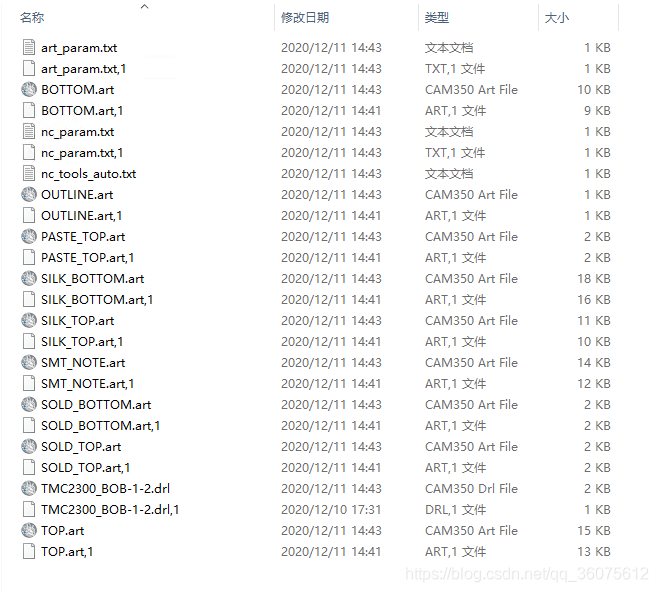

21）最后就是生成Gerber文件了，点击Manufacture-Artwork命令，单击选择Select All按钮，单击Create Artwork按钮，执行底片生成命令。创建完成后会在我们保存的文件夹中看到如下的文件
总结，这个步骤有点繁琐，不容易，不知不觉的写了这么多内容，内容有点多，按照步骤来操作基本是没有什么问题。好了，就介绍这么多了。继续加油^_^。
