【WiFi模块ASP-ESP8266】理论讲解与串口助手验证（超详解）

2023-05-16

大家好，我是小政，一名自动化专业的在校学生。最近在学习利用opencv进行环境监测，需要将获取到的数据通过通信协议传输给stm32,我选择使用wifi模块进行无线通信，接下来我会将我从入门到掌握wifi模块的过程分享给大家。
这里是下面需要用到的串口调试助手与网络连接助手百度网盘链接：https://pan.baidu.com/s/1Te9vJPM5Ct5WMIhA5pksDA
提取码：cr77

  • 1、WiFi模块常用用途
  • 2、WiFi模块工作模式
  • 3、利用串口调试助手做验证

1、WiFi模块常用用途：

WIFI模块外观图
主要用途：
（1）手机与单片机之间的无线通信
（2）单片机与单片机之间的互联通信（双机通信）
（3）物联网的应用（将数据上传至服务器，然后可以通过手机或其他平台远程查看以及远程控制）

2、WiFi模块工作模式：

WIFI模块的工作模式

· AP模式（路由模式，比如我们手机作为热点给别人连接）
· STA模式（作为无线接入点，比如我们手机去连接WIFI）
· STA+AP共存

3、利用串口调试助手做验证：

借助USB转TTL将wifi模块与电脑连接（另外两个引脚不需要连接）,对应接口如下：
在这里插入图片描述
接着打开串口调试助手发送AT指令，一般对应的波特率为115200.

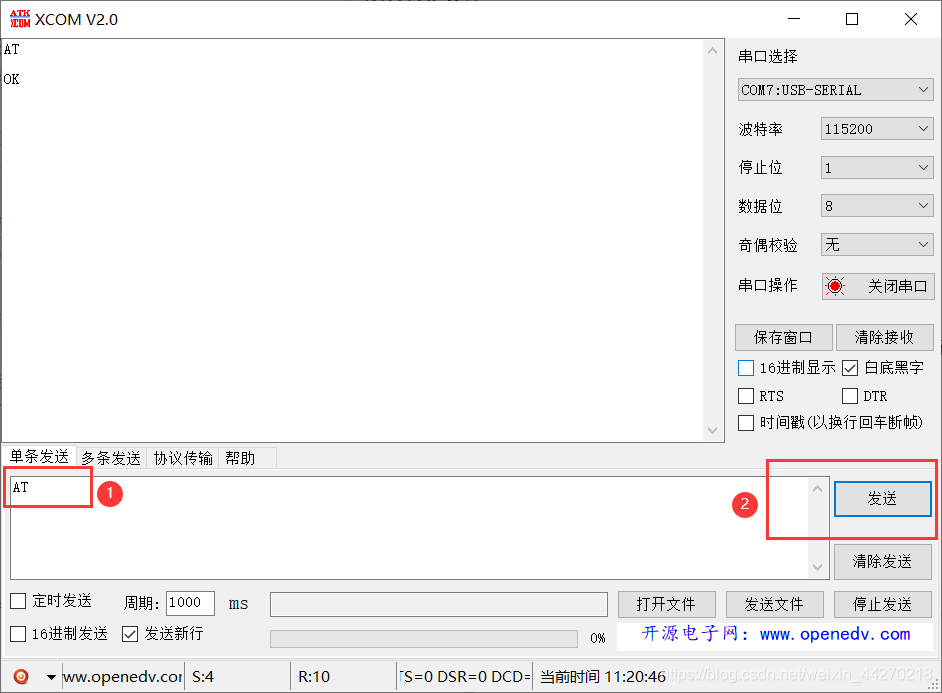

  • （1）我们先发送一条指令：AT，如果返回OK，则表示WIFI连接状态正常。
    在这里插入图片描述

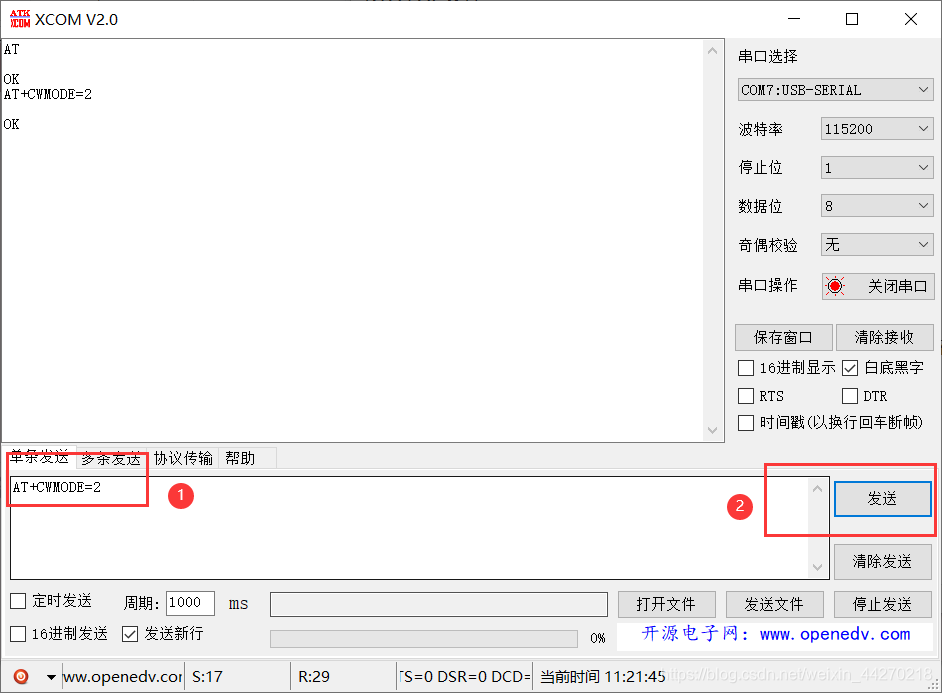

  • （2）接下来发送指令：AT+CWMODE=2，该指令的意思是：设置WIFI模块工作模式为AP模式。
    在这里插入图片描述

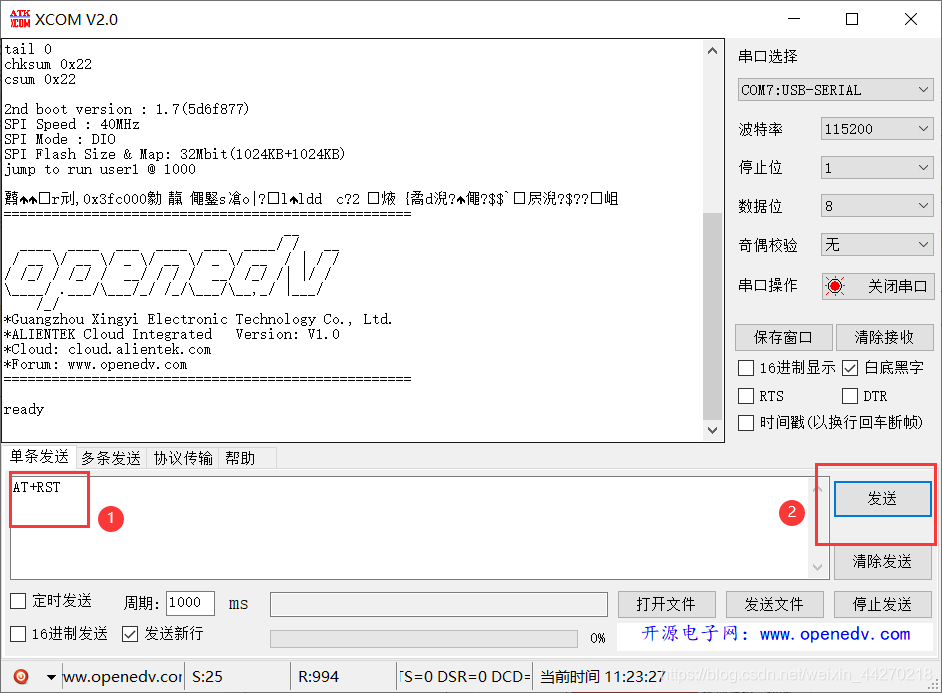

  • （3）重启WIFI模块，发送指令：AT+RST
    在这里插入图片描述

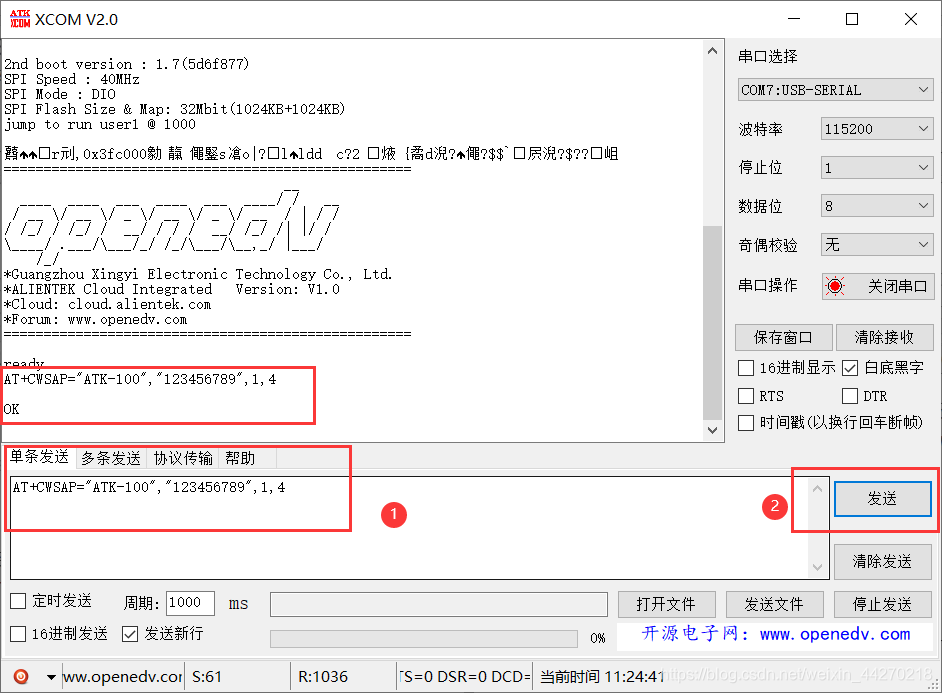

  • （4）设置WIFI模块的账号和密码及安全加密类型，设置一次即可，这个配置掉电后依然可以保存，发送指令：AT+CWSAP=“ATK-100”,“123456789”,1,4
    在这里插入图片描述

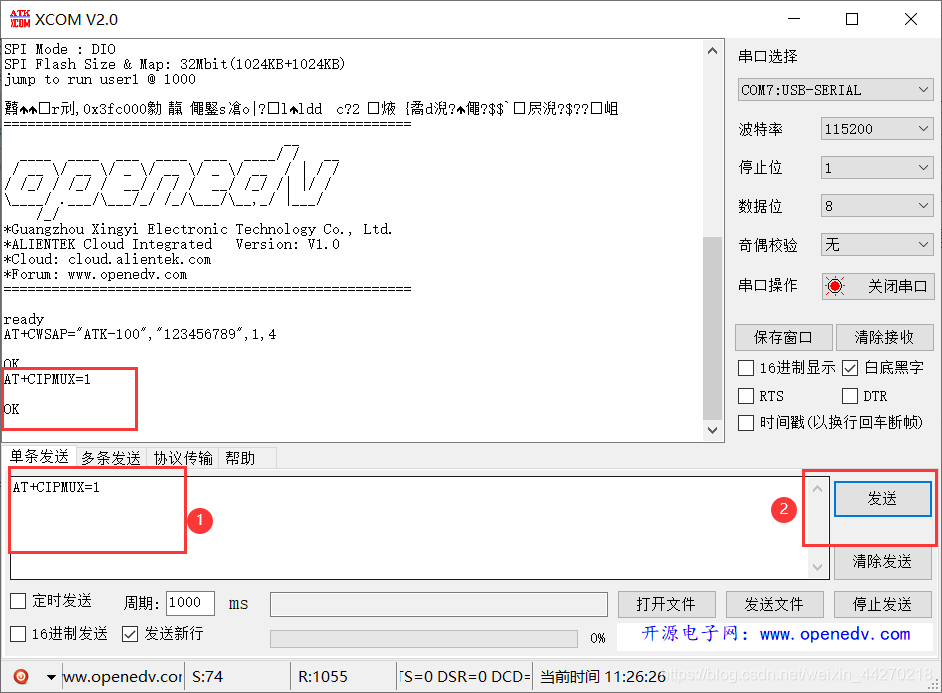

  • （5）设置连接方式（0是单连接，1是多连接），发送指令：AT+CIPMUX=1（这里选择多连接）
    在这里插入图片描述

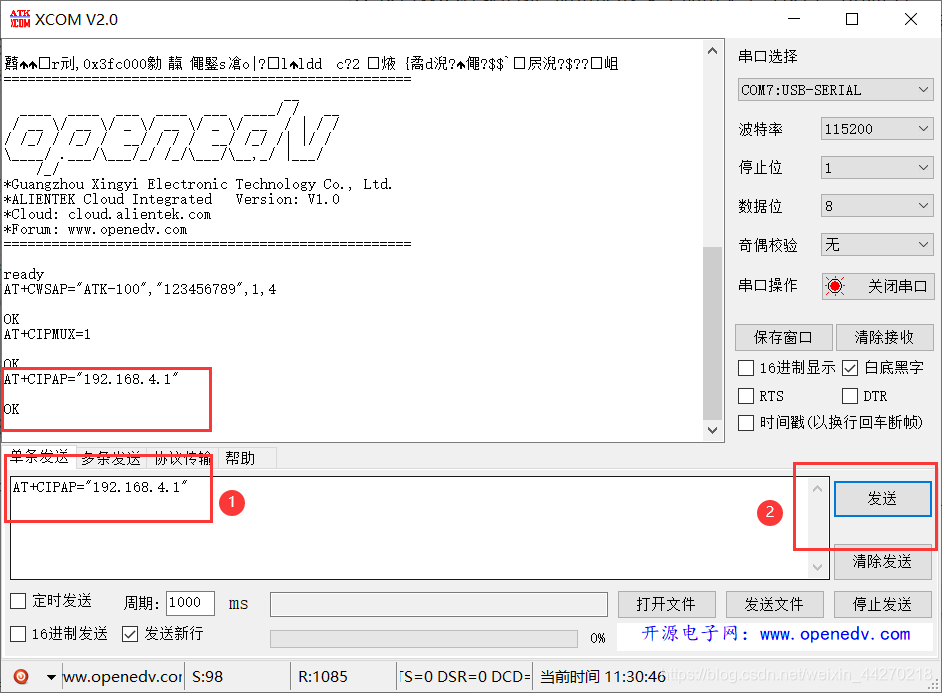

  • （6）设置IP地址，发送指令：AT+CIPAP=“192.168.4.1”（尤其重要！！！）
    在这里插入图片描述

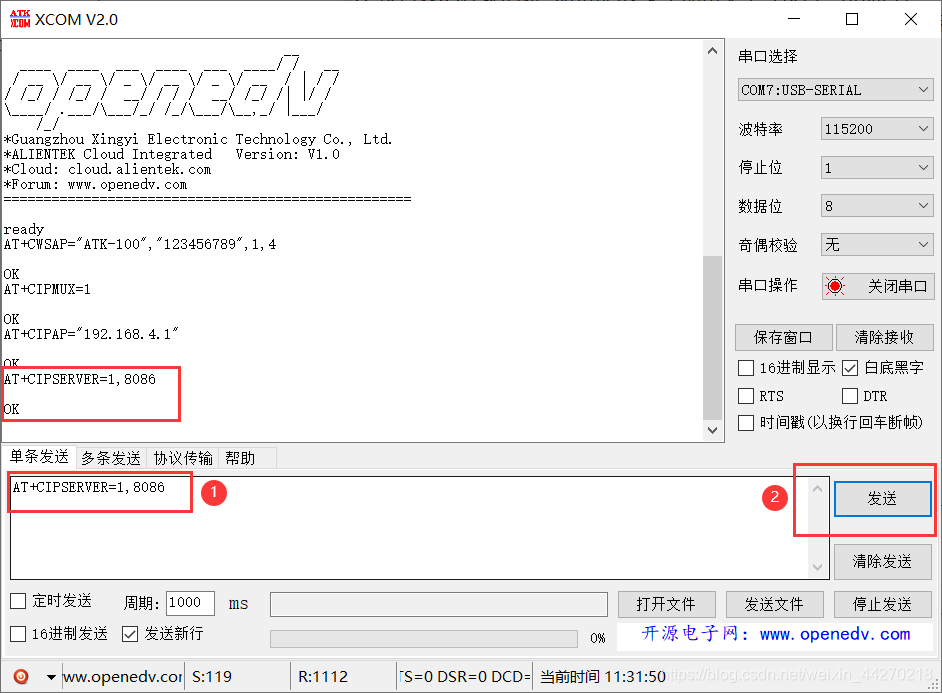

  • （7）设置端口号，发送指令：AT+CIPSERVER=1,8086（尤其重要！！！），到这一步WIFI模块就可以正常使用了。
    在这里插入图片描述

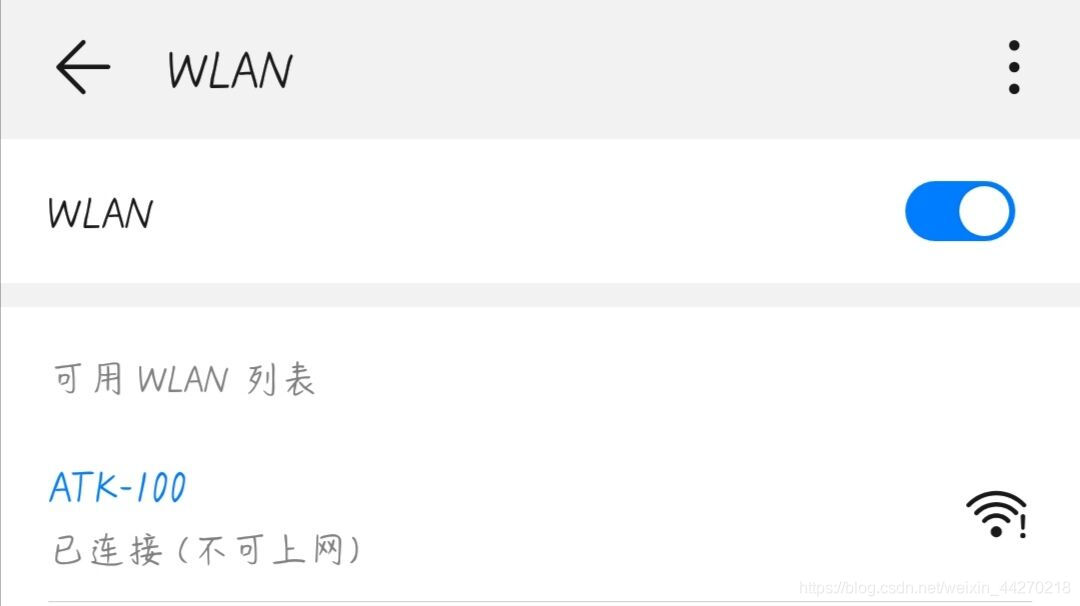

  • （8）接下来我们需要使用手机连接我们设定好的WIFI，输入wifi密码：123456789（上面设定好的）即可连接。
    在这里插入图片描述

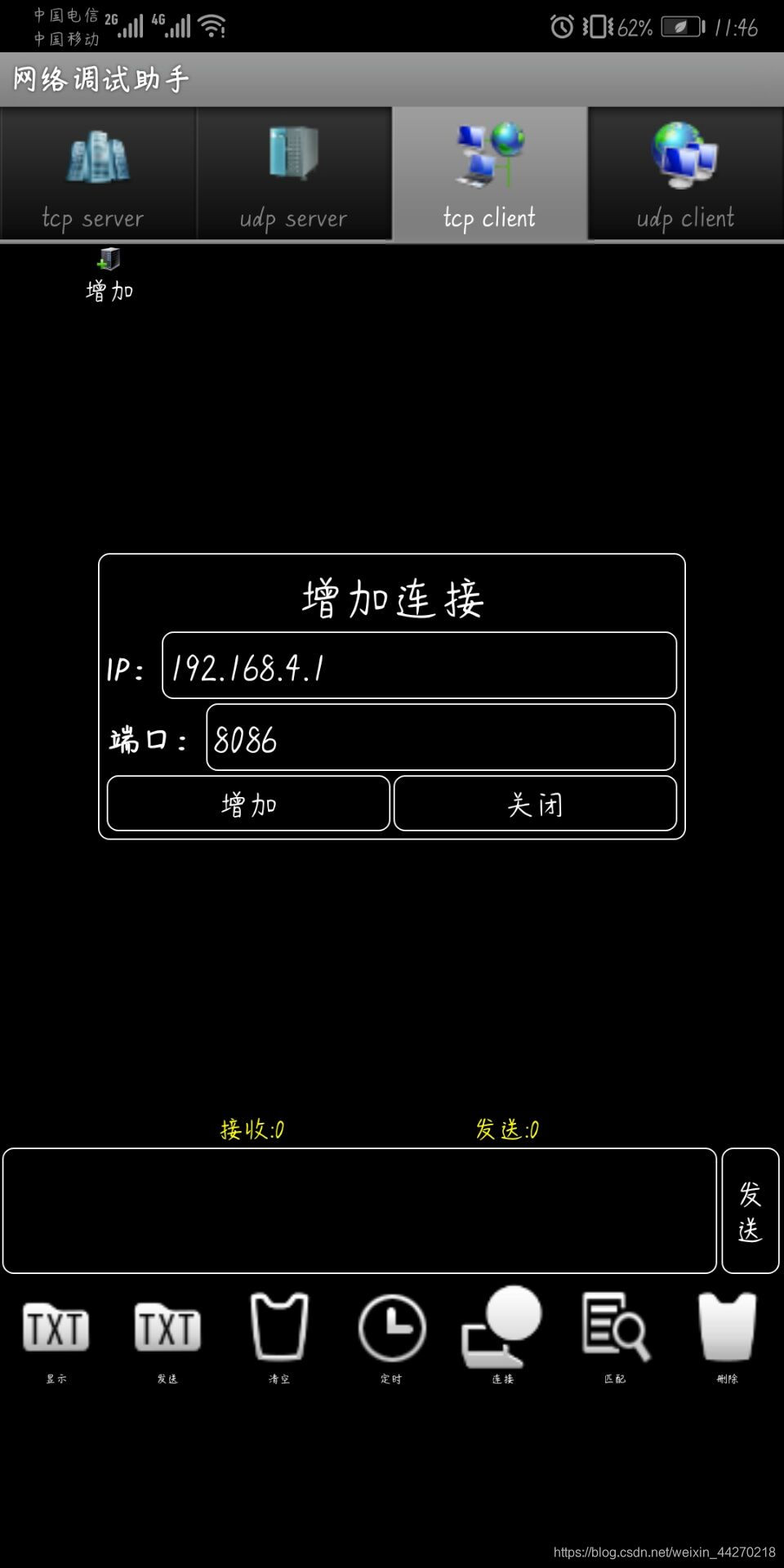

  • （9）接下来用到上面提供给大家的网络调试助手（安卓版和苹果版在压缩包里都有哦！），打开网络调试助手，点击tcp client（TCP客户端），按照之前设定好了IP地址和端口号进行连接。
    在这里插入图片描述

  • （10）连接成功
    在这里插入图片描述

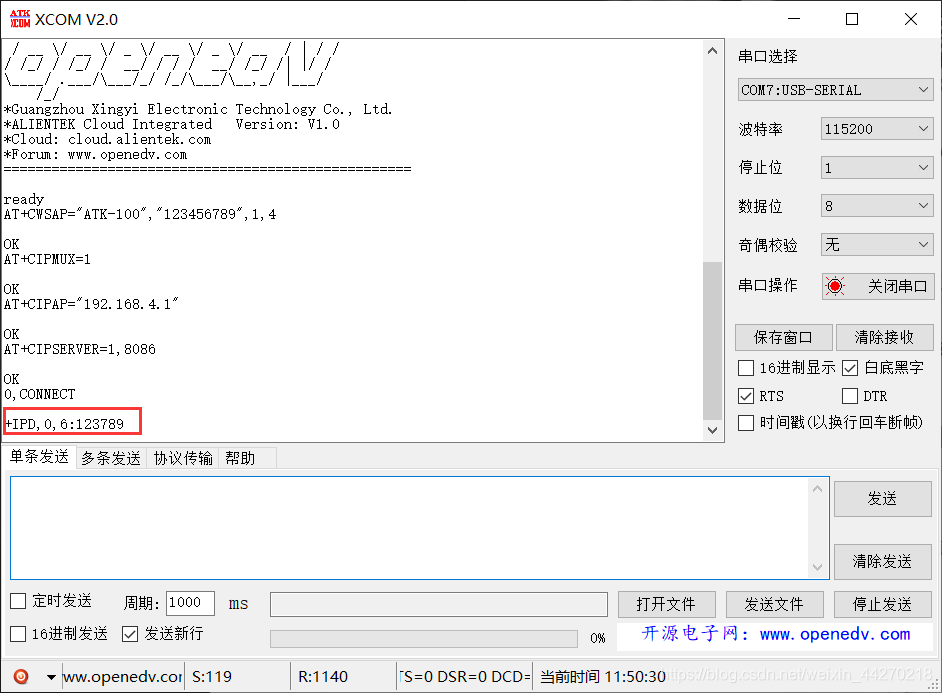

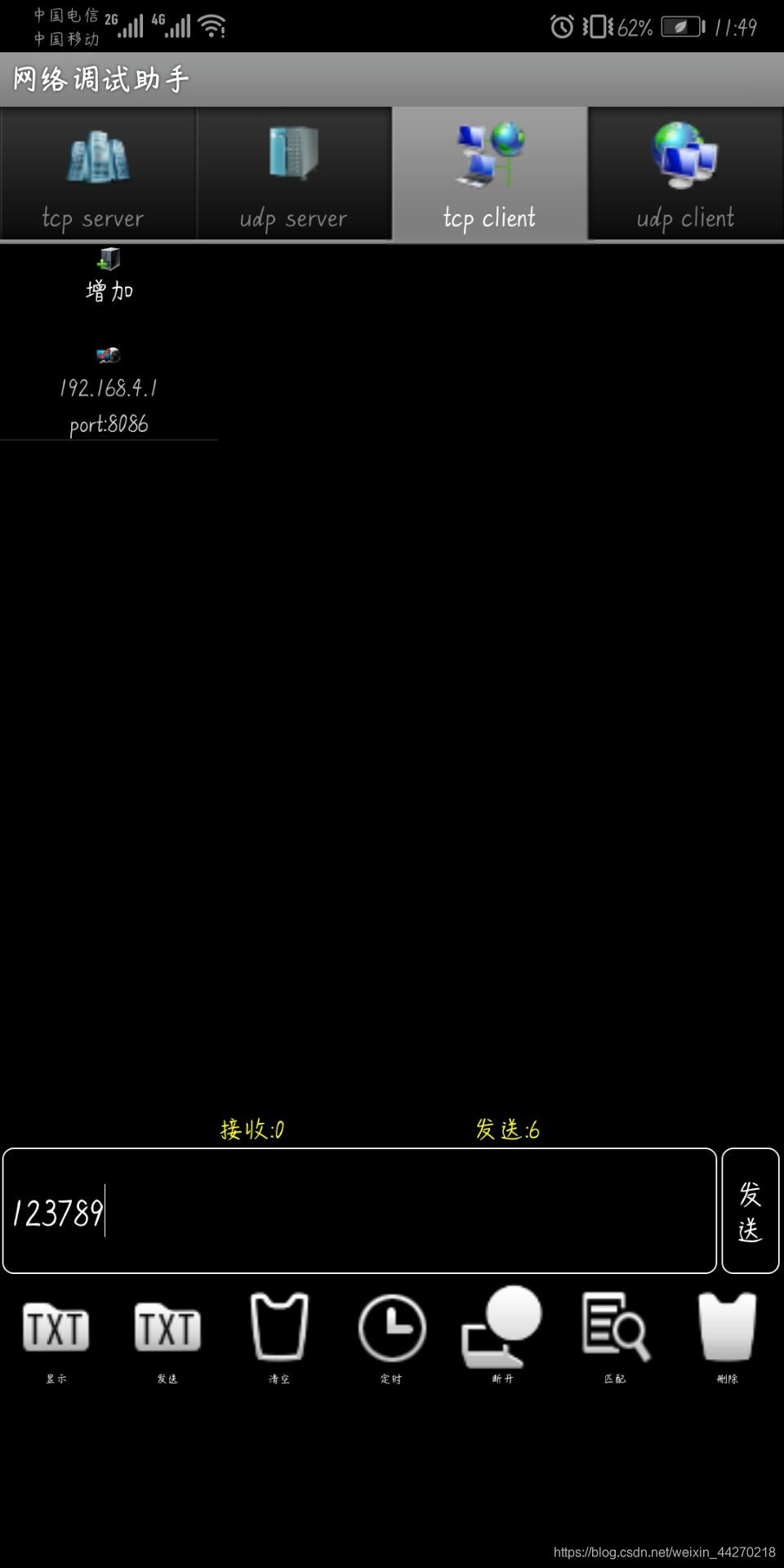

  • （11）手机发送信息给wifi模块（这里是用串口调试助手接收）
    在这里插入图片描述
    在这里插入图片描述

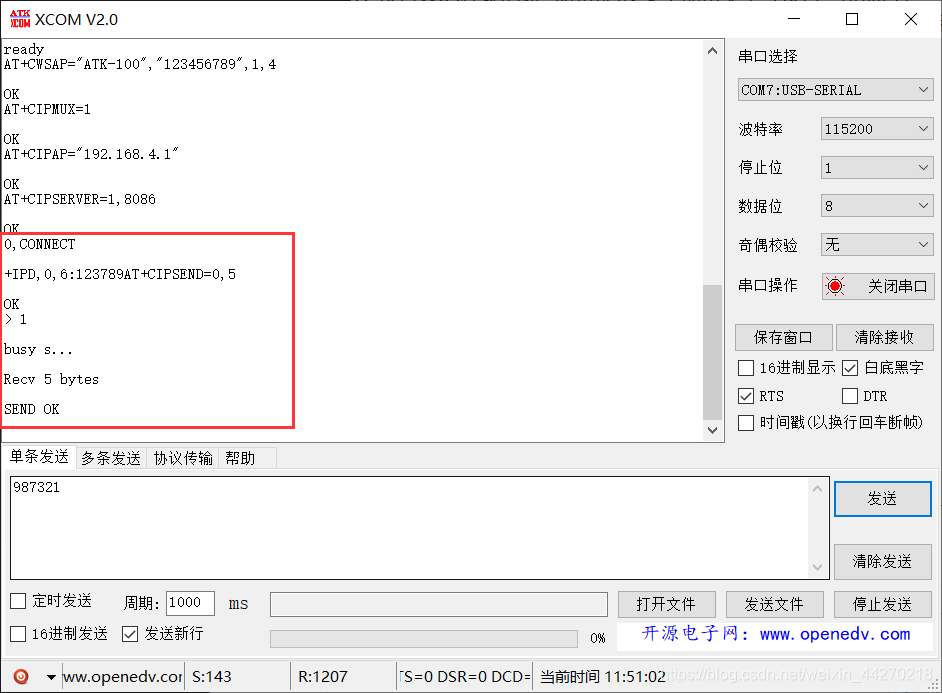

  • （12）WIFI模块发送信息送到手机，这里我们需要注意，WIFI模块发送数据时必须先发送这个指令：AT+CIPSEND=0,25（这里的25是要发送的字节数，一个汉字占两个字节，一个英文符号和字母，数字分别占一个字节），然后再发送你想要的指令。比如：我发送了AT+CIPSEND=0,5，再发送987321，手机只能接收到98732，因为我设置的是发送5个字节。
    在这里插入图片描述
    在这里插入图片描述
    到这里，我们通过串口调试助手验证了AT指令集是可用的，可用让WiFi模块进行一些简单的应用。下一期博客将会讲解WiFi模块AP配置的代码讲解，实现手机通过WiFi模块控制打开或关闭LED灯，然后通过WiFi模块返回LED状态到手机。
    如果你觉得这篇文章对你有所帮助别忘记点个赞哦！想学习更多的如何使用STM32单片机以及各类电子模块的使用，点击一个关注哦！
