姿态估计（Pose estimation）在计算机视觉领域扮演着十分重要的角色：机器人导航、增强现实以及其它。这一过程的基础是找到现实世界和图像投影之间的对应点。这通常是很困难的一步，因此我们常常用自己制作的或基本的marker来让这一切变得更容易。
最为流行的一个途径是基于二进制平方的标记。这种Marker的主要便利之处在于，一个Marker提供了足够多的对应（四个角）来获取相机的信息。同样的，内部的二进制编码使得算法非常健壮，允许应用错误检测和校正技术的可能性。
aruco模块基于ArUco库，这是一个检测二进制marker的非常流行的库，是由Rafael Muñoz和Sergio Garrido完成的。
aruco的函数包含在
#include <opencv2/aruco.hpp>
一个ArUco marker是一个二进制平方标记，它由一个宽的黑边和一个内部的二进制矩阵组成，内部的矩阵决定了它们的id。黑色的边界有利于快速检测到图像，二进制编码可以验证id，并且允许错误检测和矫正技术的应用。marker的大小决定了内部矩阵的大小。例如，一个4x4的marker由16bits组成。
一些ArUco markers的例子：

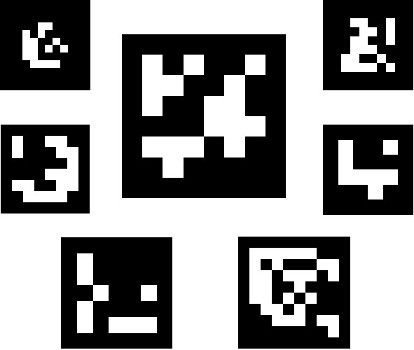

Example of markers images
应当注意到，我们需要检测到一个Marker在空间中发生了旋转，但是，检测的过程需要确定它的初始角度，所以每个角落需要是明确的，不能有歧义，保证上述这点也是靠二进制编码完成的。
markers的字典是在一个特殊应用中使用到的marker的集合。这仅仅是每个marker的二进制编码的链表。
字典的主要性质是字典的大小和marker的大小：
aruco模块包含了一些预定义的字典，这些字典涵盖了一系列的字典大小和marker尺寸。
有些人可能会认为Marker的id是从十进制转成二进制的。但是，考虑到较大的marker会有较多的位数，管理如此多的数据不那么现实，这并不可能。反之，一个marker的id仅需是marker在它所在的字典的下标。例如，一个字典里的五个marker的id是：0,1,2,3和4。
更多有关字典的信息在“Selecting a dictionary”部分提及。
在检测之前，我们需要打印marker，以把它们放到环境中。marker的图像可以使用drawMarker()函数生成。
例如，让我们分析一下如下的调用：
cv::Mat markerImage;
cv::Ptr<cv::aruco::Dictionary> dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
cv::aruco::drawMarker(dictionary, 23, 200, markerImage, 1);
首先，我们通过选择aruco模块中一个预定义的字典来创建一个Dictionary对象，具体而言，这个字典是由250个marker组成的，每个marker的大小为6x6bits(DICT_6X6_250)
drawMarker的参数如下：
Generated marker
详细的例子在模块演示文件夹中的 create_marker.cpp
注意：此样例现在通过命令行利用 OpenCV Commandline Parser输入。对于这个文件，例子中的参数可以写作
"/Users/Sarthak/Dropbox/OpenCV_GSoC/marker.png" -d=10 -id=1
给定一个可以看见ArUco marker的图像，检测程序应当返回检测到的marker的列表。每个检测到的marker包括：
marker检测过程由以下两个主要步骤构成：
考虑如下图像：
Original image with markers
这些是检测出来的marker（用绿色标记）

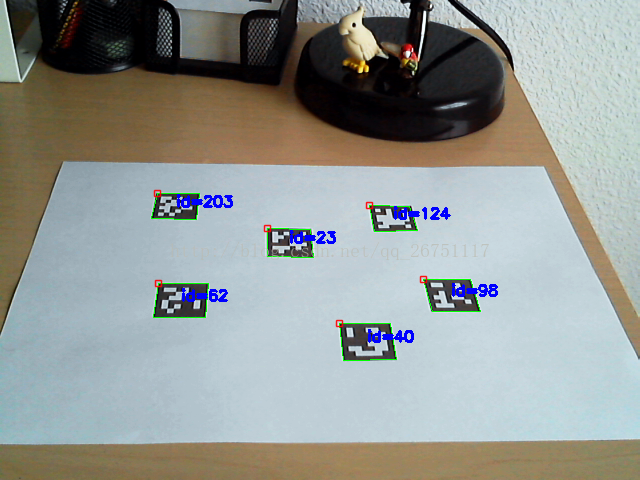

Image with detected markers
以下是识别阶段被剔除的Marker候选（用粉红色标记）：
Image with rejectedcandidates
在aruco模块，检测是由detectMarkers() 函数完成的，这一函数是这个模块中最重要的函数，因为剩下的所有函数操作都基于detectMarkers()返回的检测出的markers。
一个marker检测的例子：
cv::Mat inputImage;
...
std::vector<int> markerIds;
std::vector<std::vector<cv::Point2f>> markerCorners, rejectedCandidates;
cv::Ptr<cv::aruco::DetectorParameters> parameters;
cv::Ptr<cv::aruco::Dictionary> dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
cv::aruco::detectMarkers(inputImage, dictionary, markerCorners, markerIds, parameters, rejectedCandidates);
detectMarkers 的参数列表如下：
DICT_6X6_250).markerCorners 和 markerIds结构中：· markerCorners 是检测出的图像的角的列表。对于每个marker，将返回按照原始顺序排列的四个角（从左上角顺时针开始）。因此，第一个点是左上角的角，紧接着右上角、右下角和左下角。markerIds 是在markerCorners检测出的所有maker的id列表.注意返回的markerCorners和markerIds 向量具有相同的大小。 DetectionParameters. 这一对象包含了检测阶段的所有参数。这一参数将在 下一章节详细介绍。rejectedCandidates, 返回了所有的marker候选, 例如， 那些被检测出来的不是有效编码的方形。每个候选同样由四个角定义， 它的 形式和markerCorners的参数一样。这一参数可以省略，它仅仅用于debug阶段，或是用于“再次寻找”策略（见refineDetectedMarkers()）detectMarkers()之后，接下来你想要做的事情可能是检查你的marker是否被正确地检测出来了。幸运的是，aruco模块提供了一个函数，它能在输入图像中来绘制检测出来的markers，这个函数就是drawDetectedMarkers() ,例子如下：
cv::Mat outputImage
cv::aruco::drawDetectedMarkers(image, markerCorners, markerIds);
image 是输入/输出图像，程序将在这张图上绘制marker。（它通常就是检测出marker的那张图像）markerCorners 和 markerIds 是检测出marker的结构，它们的格式和 detectMarkers()函数提供的一样。
Image with detected markers
注意到这个函数仅仅用于可视化，而没有别的什么用途。
使用这两个函数我们完成了基本的marker识别步骤，我们可以从相机中检测出Marker了。
cv::VideoCapture inputVideo;
inputVideo.open(0);
cv::Ptr<cv::aruco::Dictionary> dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
while (inputVideo.grab()) {
cv::Mat image, imageCopy;
inputVideo.retrieve(image);
image.copyTo(imageCopy);
std::vector<int> ids;
std::vector<std::vector<cv::Point2f> > corners;
cv::aruco::detectMarkers(image, dictionary, corners, ids);
// if at least one marker detected
if (ids.size() > 0)
cv::aruco::drawDetectedMarkers(imageCopy, corners, ids);
cv::imshow("out", imageCopy);
char key = (char) cv::waitKey(waitTime);
if (key == 27)
break;
}
注意到这里忽略了有些可选的参数，比如检测参数对象、以及输出的被剔除的候选对象向量。
完整的工程代码包含在模块样例文件夹中的detect_markers.cpp
注意：命令行
-c="_path_/calib.txt" -d=10
接下来你想要做的应当是通过marker检测来获取相机pose。
为了展现相机的Pose检测，你需要知道你的相机的校准（Calibration）参数。这是一个相机矩阵和畸变系数。如果你不知道如何校准你的相机，你可以看一看calibrateCamera() 函数，以及OpenCV的校准教程。你同样可以使用aruco模块来校准你的相机，这在使用aruco进行校准的教程中将会介绍。注意这个过程只需要做一次，除非你的相机的光学性质发生了改变（例如调焦）
最后，在校准之后我们得到的是相机矩阵：这是一个3x3的矩阵，包含了焦距和相机中心坐标（相机的内参），以及畸变系数：一个包含五个以上元素的向量，它描述的是相机产生的畸变。
当你用ArUco marker来检测相机Pose时，你可以单独地检测每个Marker的pose。如果你想要从一堆Marker里检测出一个pose，你需要的是aruco板。（参见ArUco板教程）
涉及到marker的相机pose是一个从marker坐标系统到相机坐标系统的三维变换。这是由一个旋转和一个平移向量确定的（参见 solvePnP() 函数）
aruco模块提供了一个函数，用来检测所有探测到的Marker的pose。
cv::Mat cameraMatrix, distCoeffs;
...
std::vector<cv::Vec3d> rvecs, tvecs;
cv::aruco::estimatePoseSingleMarkers(corners, 0.05, cameraMatrix, distCoeffs, rvecs, tvecs);
corners 参数是marker的角向量，是由detectMarkers() 函数返回的。cameraMatrix 和 distCoeffs 是需要求解的相机校准参数。rvecs 和 tvecs 分别是每个markers角的旋转和平移向量。这一函数获取的marker坐标系统处在marker重心，Z坐标指向纸面外部，如下图所示。坐标的颜色为,X:红色，Y：绿色，Z：蓝色。
Image with axis drawn
aruco模块提供了一个函数绘制上图中的坐标，所以我们可以检查pose检测的正确性。
cv::aruco::drawAxis(image, cameraMatrix, distCoeffs, rvec, tvec, 0.1);
image 是输入/输出图像，坐标将会在这张图像上绘制（通常就是检测marker的那张图像）。cameraMatrix 和 distCoeffs 是相机校准参数。rvec 和 tvec 是Pose参数，指明了坐标绘制的位置。针对一个marker的pose检测的基本的完整示例：
cv::VideoCapture inputVideo;
inputVideo.open(0);
cv::Mat cameraMatrix, distCoeffs;
// camera parameters are read from somewhere
readCameraParameters(cameraMatrix, distCoeffs);
cv::Ptr<cv::aruco::Dictionary> dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
while (inputVideo.grab()) {
cv::Mat image, imageCopy;
inputVideo.retrieve(image);
image.copyTo(imageCopy);
std::vector<int> ids;
std::vector<std::vector<cv::Point2f>> corners;
cv::aruco::detectMarkers(image, dictionary, corners, ids);
// if at least one marker detected
if (ids.size() > 0) {
cv::aruco::drawDetectedMarkers(imageCopy, corners, ids);
std::vector<cv::Mat> rvecs, tvecs;
cv::aruco::estimatePoseSingleMarkers(corners, 0.05, cameraMatrix, distCoeffs, rvecs, tvecs);
// draw axis for each marker
for(int i=0; i<ids.size(); i++)
cv::aruco::drawAxis(imageCopy, cameraMatrix, distCoeffs, rvecs[i], tvecs[i], 0.1);
}
cv::imshow("out", imageCopy);
char key = (char) cv::waitKey(waitTime);
if (key == 27)
break;
}
样例视频:
https://youtu.be/IsXWrcB_Hvs
完整的工程代码包含在模块样例文件夹中的 detect_markers.cpp
命令行：
-c="_path_/calib.txt" -d=10
aruco模块提供了 Dictionary类来描述marker的字典。
除了marker大小和字典中的marker数目，字典还有一个很重要的参数，就是内部marker的距离。内部marker的距离是marker之间的最小距离，它决定了字典错误检测和纠正能力。
） 一般而言，较小的字典大小和较大的marker大小将会产生更大的内部marker距离，反之亦然。但是，过大的Marker在检测中更加困难，因为我们需要从图像中提取出更多位的信息。
例如，如果你的应用中仅仅需要10个marker，最好使用只包含10个marker的字典，而不是包含1000个marker的字典。原因在于，由10个marker组成的字典将会有更大的内部Marker距离，因此，它的容错性更强。
结果，aruco模块包含了很多选择marker字典的途径，所以你可以让你的系统变得更加健壮。
这是选择字典最简单的办法。aruco模块包含了一系列预定义的字典，涵盖了不同的marker大小和marker数量。例如：
cv::Ptr<cv::aruco::Dictionary> dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
DICT_6X6_250 是一个预定义的字典，它包含6x6位的marker，总共有250个marker。
在所有提供的字典中，我们推荐使用你选择尽可能小的marker。例如，如果你需要6x6位的200个marker，选择DICT_6X6_250要优于选择DICT_6X6_1000。字典越小，内部距离就越大。
我们可以针对想要的marker数量和位来生成字典，以得到最优的内部Marker距离。
cv::Ptr<cv::aruco::Dictionary> dictionary = cv::aruco::generateCustomDictionary(36, 5);这将会产生一个由 36 个 5X5 位字典组成的标准字典。这个过程需要几秒钟，具体时间取决于你的参数（更大的字典和更多的位数会耗费更多的时间）
最终，我们可以手动设置字典，方便做任何修改。为了做到这一点，我们需要手动给 Dictionary 对象参数赋值。必须注意的是，除非你有一些特别的理由需要自己来生成字典，一般情况下我们推荐前面的任一种方案。
字典参数为：
class Dictionary {
public:
Mat bytesList;
int markerSize;
int maxCorrectionBits; // maximum number of bits that can be corrected
...
}
bytesList 是一个数组，它包含了所有marker代码的信息。markerSize是每个marker的维度（例如，参数为5代表5x5位）。最终， maxCorrectionBits是marker检测中可校正的最大比特数，如果这个值过大，会得到大量的错误位置。
bytesList 中的每一行代表字典中的一个marker。但是，这些marker的数据并不以二进制形式存储，而是以一种特殊的方式存储，这样可以简化检测的过程。
幸运的是，我们可以简单地调用静态方法Dictionary::getByteListFromBits()来转换到这种形式。
示例：
cv::aruco::Dictionary dictionary;
// markers of 6x6 bits
dictionary.markerSize = 6;
// maximum number of bit corrections
dictionary.maxCorrectionBits = 3;
// lets create a dictionary of 100 markers
for(int i=0; i<100; i++)
{
// assume generateMarkerBits() generate a new marker in binary format, so that
// markerBits is a 6x6 matrix of CV_8UC1 type, only containing 0s and 1s
cv::Mat markerBits = generateMarkerBits();
cv::Mat markerCompressed = cv::aruco::Dictionary::getByteListFromBits(markerBits);
// add the marker as a new row
dictionary.bytesList.push_back(markerCompressed);
}
detectMarkers()的一个参数是DetectorParameters对象。这一对象包含了marker检测过程中所有特定的选项。
在这一章节中，我们将介绍所有的参数。我们可以根据它们涉及的阶段来给这些参数分类。
检测的第一步是输入图像的阈值化。
例如，上述样例中的图像阈值化的结果如下：

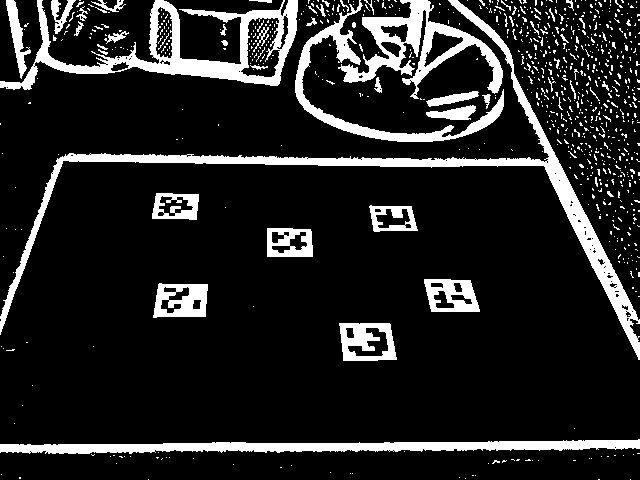

Thresholded image
这一阈值化过程由以下几个参数决定：
int adaptiveThreshWinSizeMin, int adaptiveThreshWinSizeMax, int adaptiveThreshWinSizeStep adaptiveThreshWinSizeMin 和 adaptiveThreshWinSizeMax 参数代表选择的自适应阈值窗口大小（以像素为单位）间隔（具体参见opencv的 threshold()函数）。
参数adaptiveThreshWinSizeStep表明了窗口从adaptiveThreshWinSizeMin到adaptiveThreshWinSizeMax大小的增量。
例如，对于adaptiveThreshWinSizeMin=5，adaptiveThreshWinSizeMax=21以及adaptiveThreshWinSizeStep=4，那么将会产生5个阈值化步骤，窗口大小分别为5, 9, 13, 17 和 21。在每个阈值化图像中，都会选出一些marker候选。
如果marker大小太大的话，较小的窗口大小可能会切割marker的边界，所以它将不会被检测到，就像下图一样：
Broken marker image
另一方面，如果marker太小的话，较大的窗口大小也会有类似的效果。此外这一过程将会趋向于全局阈值，而失去了自适应的特性。
最简单的例子是对adaptiveThreshWinSizeMin和 adaptiveThreshWinSizeMax使用相同的值，这样就只会执行一次阈值化步骤。但是，最好还是使用一个范围的值作为窗口大小，虽然较多的阈值化步骤会在一定程度上降低性能。
缺省参数：adaptiveThreshWinSizeMin: 3, adaptiveThreshWinSizeMax: 23, adaptiveThreshWinSizeStep: 10
double adaptiveThreshConstant这一参数表达了阈值状态下的常量（参见Opencv函数）。它的默认值是大多数例子下较好的情况。
默认值: 7
阈值化之后，我们需要检测轮廓。但是，我们并不会把所有的轮廓都当作是候选。在不同步骤中，我们通过滤波剔除一些不太可能是marker的轮廓。这一章节中的参数可以自定义这一过程。
需要注意到，大多数例子中我们需要平衡检测的性能和效率。所有考虑到的轮廓都会在接下来的过程中做进一步处理，这通常产生了更高的计算消耗。所以，我们希望能够在这一阶段就丢弃错误的候选，而不是下一阶段继续处理。
另一方面，如果滤波的条件过于苛刻，事实上的marker轮廓可能会被错误地剔除，因此，没有检测到marker。
double minMarkerPerimeterRate, double maxMarkerPerimeterRate这些参数决定了marker的最小值和最大值，具体来说，是最大最小marker的周长。它们并不是以绝对像素值作为单位，而是相对于输入图片的最大尺寸指定的。
例如，大小为640x480，最小相对marker周长为0.05的图像，将会产生一个最小周长640x0.05= 32(像素)的marker，因为640是图像的最大尺寸。参数 maxMarkerPerimeterRate 也是类似的。
如果 minMarkerPerimeterRate太小，检测阶段性能会降低，因为会有更多的轮廓进入到接下来的阶段。这一弊端对于 maxMarkerPerimeterRate参数而言不是那么显著，因为小的轮廓数目通常要多于大的轮廓。选取 minMarkerPerimeterRate值为0以及值为4，就相当于考虑了图像中的所有轮廓，但是出于性能考虑这是不推荐的。
缺省值：
Default values:minMarkerPerimeterRate :0.03, maxMarkerPerimeterRate : 4.0
double polygonalApproxAccuracyRate 我们对所有的候选进行多边形近似，只有近似结果为方形的形状才能通过测试。这一值决定了多边形近似产生的最大误差（参见approxPolyDP() 函数）。
这一参数是相对于候选长度的（像素上）。所以如果候选的周长为100像素，polygonalApproxAccuracyRate的值为0.04，那么最大的误差应当为100x0.04=5.4像素。
在大多例子中，缺省参数的表现已经很好了，但对高失真的图像，我们需要更大的误差值。
缺省值：0.05
double minCornerDistanceRate同一张marker中每一对角的最小距离。这是相对于marker周长的值。像素的最小距离为Perimeter *minCornerDistanceRate.
缺省值: 0.05
double minMarkerDistanceRate两张不同的marker之间的任一对角的最小距离。它表示相对于两个marker的最小标记周长。如果两个候选太接近，较小的一个被忽略。
缺省值：0.05
int minDistanceToBordermarker角到图像边缘最小距离。部分图像边缘被遮挡的marker也能被正确地检测出来，如果遮挡部分比较小的话。但是，如果其中一个角被挡住了，返回的角通常在图像边界的一个错误的位置。
如果marker角的位置很重要的话，例如你想要做pose检测，最好舍弃掉那些离图像边缘太接近的角。否则就没有必要。
缺省值：3
检测到候选之后，我们需要分析每个候选的比特位，来确定它们是不是marker。
在分析二进制编码之前，我们需要提取出比特位。为了达到这个目的，将对透视变换后的图像使用Otsu进行阈值化，来分离黑色和白色像素。
以下是一个透视变换后的图像：

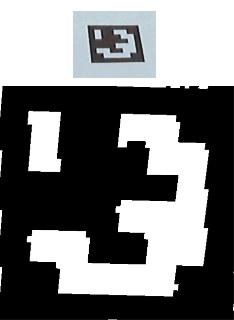

Perspective removing
接下来，图像被划分为网格，和marker位数相同。在每个单元格里，我们统计黑色和白色的个数，决定这个单元格的比特位。

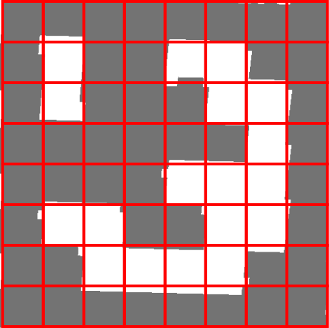

Marker cells
以下参数可以自定义这一过程：
int markerBorderBits这一参数指定了marker边界的宽度。这和每个比特位的大小相关。因此，值为2意味着边界的长度是两个内部比特位的长度。
这一参数需要和你使用的Marker边界大小一致，边界的大小可以在绘制函数如 drawMarker()中设置。
缺省值：1
double minOtsuStdDev这个值决定了进行Otsu的最小标准差的像素值。如果偏差很低，这可能意味着所有方形都是黑色的(或白色的），Ostu将不起作用。如果是这样的话，所有的比特位都根据平均值大于还是小于128被设为0或者1.
缺省值：5.0
int perpectiveRemovePixelPerCell这一参数决定了透视变换后图像的像素数目（每个单元格，包含边界）。这是上图中红色正方形的大小。
例如，让我们假设我们在处理5x5比特位、边界为1比特位的marker（参见markerBorderBit）。然后，每一维的单元格/比特位的个数为：5 + 2* 1 = 7（边界需要被统计2次）。单元格总体大小为：7x7。
如果perpectiveRemovePixelPerCell的值为10，那么获取到的图像大小为10*7 = 70 -> 70x70
这一参数选择更大的值可以提升比特位的提取过程（在某一程度上），但是它同样也降低了性能。
缺省值：4
double perspectiveRemoveIgnoredMarginPerCell当提取每个单元格的比特位时，需要统计黑色和白色的像素个数。一般而言，我们不推荐考虑单元格的所有像素。反之，最好忽略单元格的一些像素。
原因在于，透视变换之后，单元格的颜色不会完全分离，白色的单元格可能会混入一些黑色的单元格（反之亦然）。因此，最好忽略这些像素，以避免错误的像素计数。
例如，以下图像：
Marker cell margins
我们只考虑处在绿色正方形中的像素。我们可以在右边的图像中看到，最终的像素包含了邻域单元格更少的噪声。参数perspectiveRemoveIgnoredMarginPerCell 指明了红色和绿色正方形之间的距离。
这一参数是相对于单元格整体的大小的。例如，如果单元格的大小为40像素，这一参数的值为0.1，那么大小为40*0.1=4像素的边界将被剔除。这意味着每个单元格实际上要分析的像素大小为32x32，而不是40x40。
缺省值：0.13
比特位提取之后，接下来的步骤是检查提取的编码是否属于这个marker字典，有必要的话，还需要做错误检测步骤。
double maxErroneousBitsInBorderRatemarker边界的比特位应当是黑色的。这一参数指明了允许的边界出错比特位的个数。如，边界可以出现的白色比特位的最大值。它的大小相对于marker中的比特位总数。
缺省值：0.35
double errorCorrectionRate 每个marker字典有一位可以纠正的理论最大值（Dictionary.maxCorrectionBits）。但是，这个值可以由errorCorrectionRate 参数来修改。
例如，如果允许纠正的比特位（对于使用的字典）数目为6， errorCorrectionRate的值为0.5，那么实际上最大的可以纠正的比特位个数为6*0.5=3
这一值对减少错误容忍率以避免错误的位置识别很有帮助。
缺省值：0.6
当我们检测完marker，并且验证了它们的id之后，最后要做的一步是在角落处的亚像素级的细化（参见OpenCV cornerSubPix())
注意，这一步是可选的，仅在我们对marker角位置的准确性要求很高时才有意义。例如，pose的检测。这一步骤很耗费时间，所以默认下是不做的。
bool doCornerRefinement这一参数决定了是否要进行角落亚像素级细化过程，如果对角点的准确性要求不高，可以不进行这一过程。
缺省值：false
int cornerRefinementWinSize这一参数决定了亚像素级细化过程的窗口大小。
较大的值可以产生窗口区域内比较靠近的图像角，marker角会移动到一个不同的错误的地方。除此之外这还会影响到性能。
缺省值：5
int cornerRefinementMaxIterations, double cornerRefinementMinAccuracy 这两个值决定了亚像素级细化过程的结束条件。cornerRefinementMaxIterations指明了迭代的最大次数，cornerRefinementMinAccuracy 是结束这一过程前的最小错误值。
如果迭代次数过高，这会影响到性能。此外，如果太小的话，亚像素级细化就基本没有发挥作用。
缺省值：
cornerRefinementMaxIterations: 30, cornerRefinementMinAccuracy: 0.1
