1 简介
ESXi是vmware推出的一款优秀的服务器级别的虚拟机。它与我们常用的虚拟机不同的是,日常使用的虚拟机是需要依赖于一个操作系统的,比如在window上使用vmware,或者linux上使用virtualbox。而ESXi不依赖于任何操作系统,它本身就可以看作一个操作系统,然后可以在它上面安装系统。
实验环境:
1.安装ESXi的主机:惠普台式机
2.远程控制:宏碁笔记本win10 Chrome
3.ESXi版本:6.7
4.网络:笔记本和台式机通过一根网线构成局域网
2 下载ios文件
可以到vmware官网上下载,这里给一个下载链接:
ESXi下载链接
https://my.vmware.com/en/web/vmware/login?bmctx=4C976C546DE4E8BA7BD58B8EEADF25A5B896719318ED126A13D0422E68E0D3A49F4C401D35DFB32124F10F4719CD05FF53C25EFFFC32541C748A25066EA3B719&contextType=external&username=string&OverrideRetryLimit=1&action=%2Fen%2Fgroup%2Fvmware%2Fhome&password=secure_string&challenge_url=https:%2F%2Fmy.vmware.com%2Fen%2Fweb%2Fvmware%2Flogin&creds=username%20password&request_id=7825763528991445470&authn_try_count=0&locale=zh_CN&resource_url=https%253A%252F%252Fmy.vmware.com%252Fen%252Fgroup%252Fvmware%252Finfo%253Fslug%253Ddatacenter_cloud_infrastructure%252Fvmware_vsphere%252F6_7

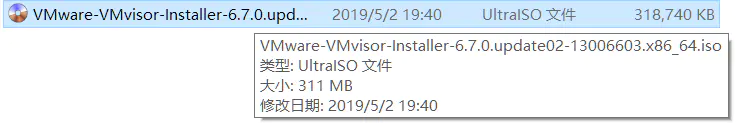

最新版本是6.7,可以根据个人需要进行下载。免费版的使用期限为60天,如果是做实验需要的话时间是足够的。下载完成后大概是这么个文件
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC00NjIwZmEwMWMzMWU1MDFhLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNzM5L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
ios文件
3 安装过程
3.1 制作U盘启动盘
使用2中下载的文件制作ESXi的U盘启动盘。
制作过程与制作一般操作系统的U盘启动盘没有区别,这里不过多叙述。
3.2 选择U盘启动

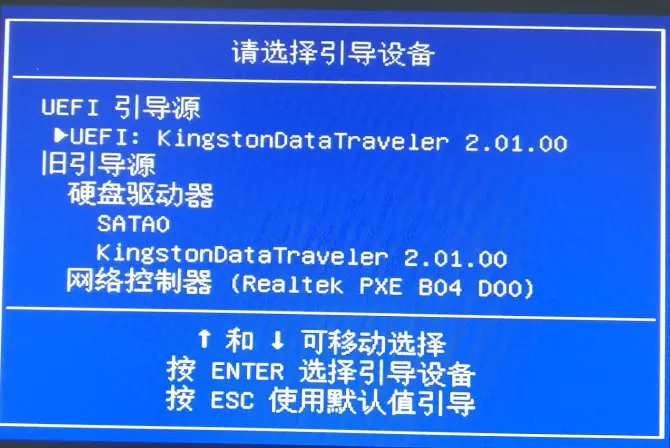

实验使用的是惠普的台式机,按F9进入选择启动的界面,选择从U盘启动。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0yMTU3NmY5ZTVjN2ZjYmZjLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNjcwL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
UEFI引导源
3.3 开始安装
3.3.1 配置阶段

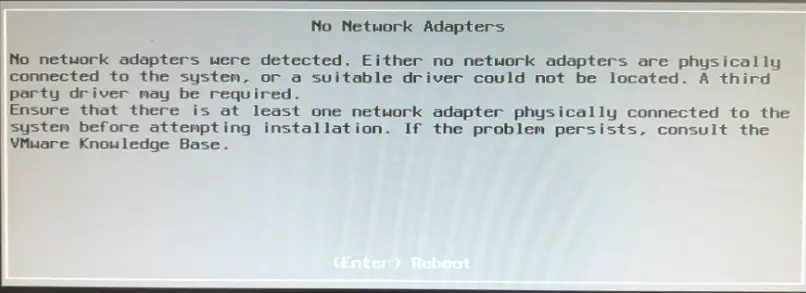

安装过程中可能会出现No Network Adopters的情况
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1hYWUwNzcyZDZmYjA2NDhlLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvODA2L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
No Network Adopters
这种情况是因为下载的ios文件中没有嵌入网卡驱动的原因。如果出现这种情况可以参考这篇文章。

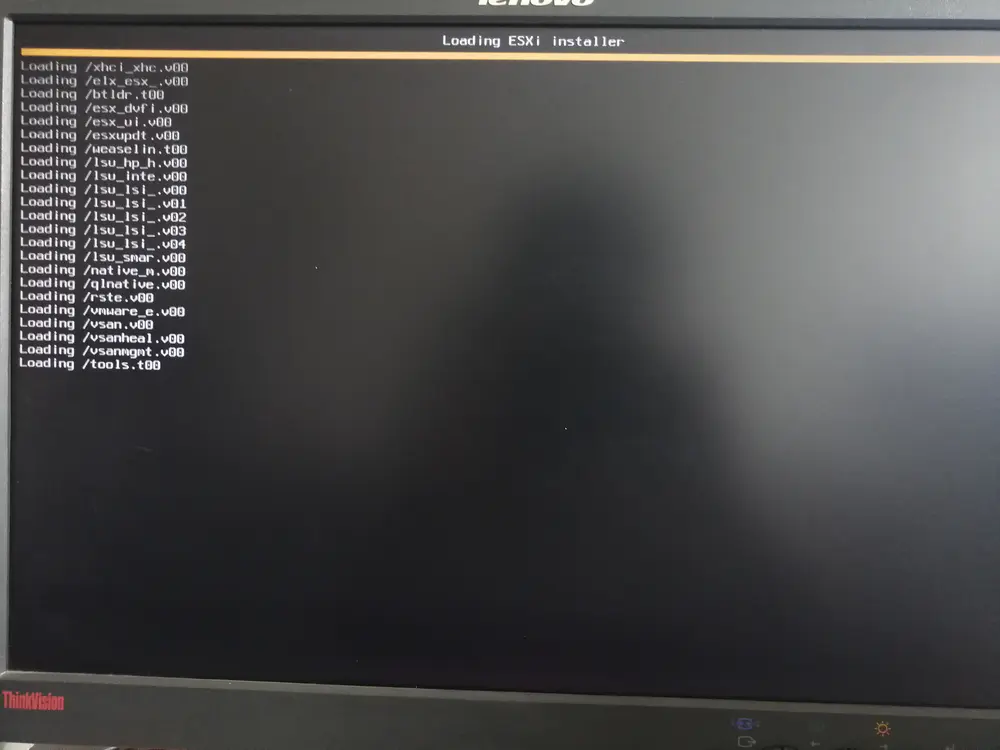

进入安装界面后,首先会读取iso,然后进行初始化。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0wOTczNDQ4MDU3NjJjYzMzLmpwZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
Loading
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1mMWZhYzczNGQ0YzMwYzZiLmpwZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)

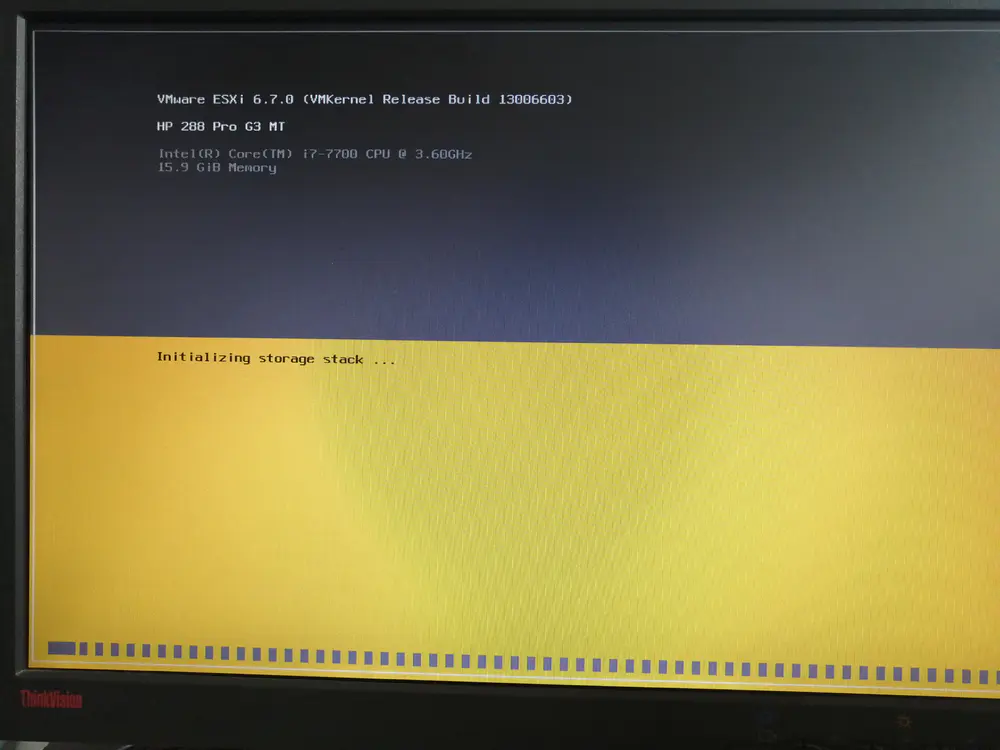

初始化
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0wMzU4ZTYzN2EyMGIxY2IwLmpwZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
初始化

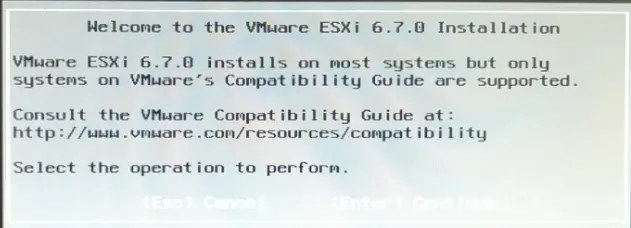

完成之后,接下来才进入到真正的安装界面。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1lMWQ5ZDNjNDNlNjU5OTU0LnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNjMxL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
vmware ESXi Installation
点击"enter"继续。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0zMzYxNjY0YTBjNTk0Yzc3LnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNzUwL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)

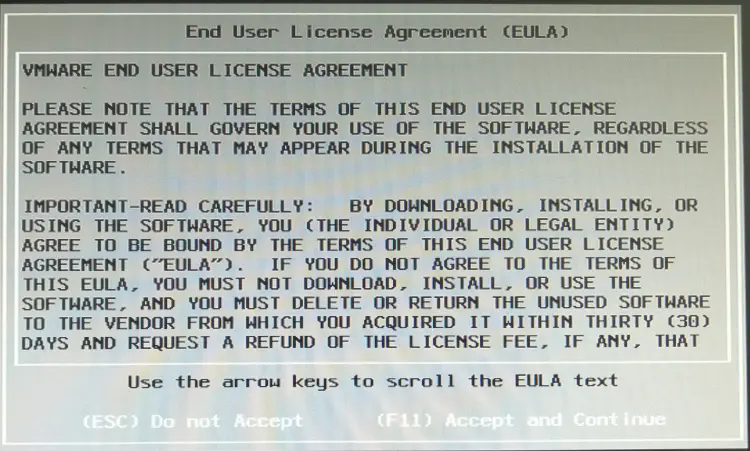

End User License Agreement
点击"F11"继续。接下来是选择安装到哪个硬盘上。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0yYjNkMjk5NmQ3ZDhjNDI4LnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvOTM3L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
select a disk to Install
注意不要错选成U盘。选择完成之后按"enter"键继续。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC00N2I4NDgwNDYxM2U3ODNjLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNzg2L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)

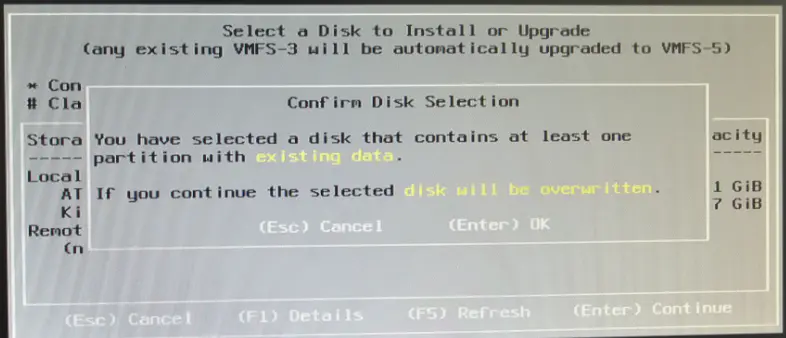

confirm Disk Selection
确认选择的硬盘,确认之后按"enter"确认。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0wZWQ1ZGZlNDRjNTFiYzBhLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNTg3L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)

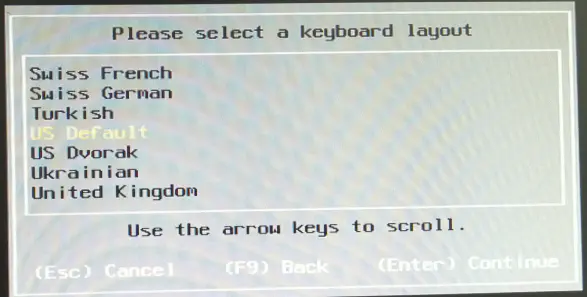

keryboard layout
选择键盘布局,选择默认的就好,按"enter"继续。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1kZmM1NzEzYTY2ODQ0YjAzLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNjA3L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)

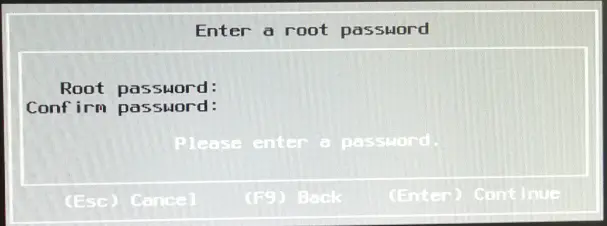

enter a root password
接下来是设置密码,因为ESXi是服务器级别的虚拟机,所以对密码的要求比较严格,密码格式有几点要求:
1.第一个为大写字母
2.接下来为小写字母
3.然后再加一串数字
4.最后一位为一个符号
5.密码长度不少于八位
设置成功后按"enter"进入下一项。
在进入下一步之前可能会出现一个warning,如下:
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1mOTIyNjFmN2QyZTIzYzQzLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvODcwL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
warning
原因是没有开启bios中的虚拟化技术,到bios中开启就好。(https://www.jianshu.com/writer#/notebooks/36736979/notes/46253447)。
确认安装,按"F11"确认安装。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1hNTBkNjU3NzljNTk1ZDY2LnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
Confirm Install

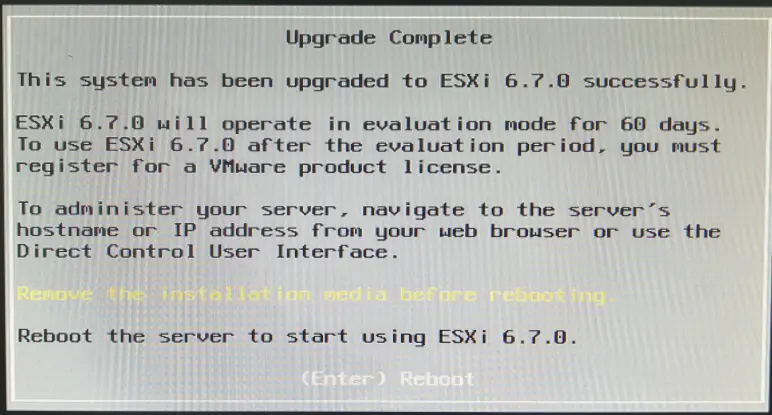

点击"enter"重启主板。这时还没有拔掉U盘的注意要把U盘拔掉。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC01OGJmOTVkMzczNTExNWUwLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNzcyL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
reboot

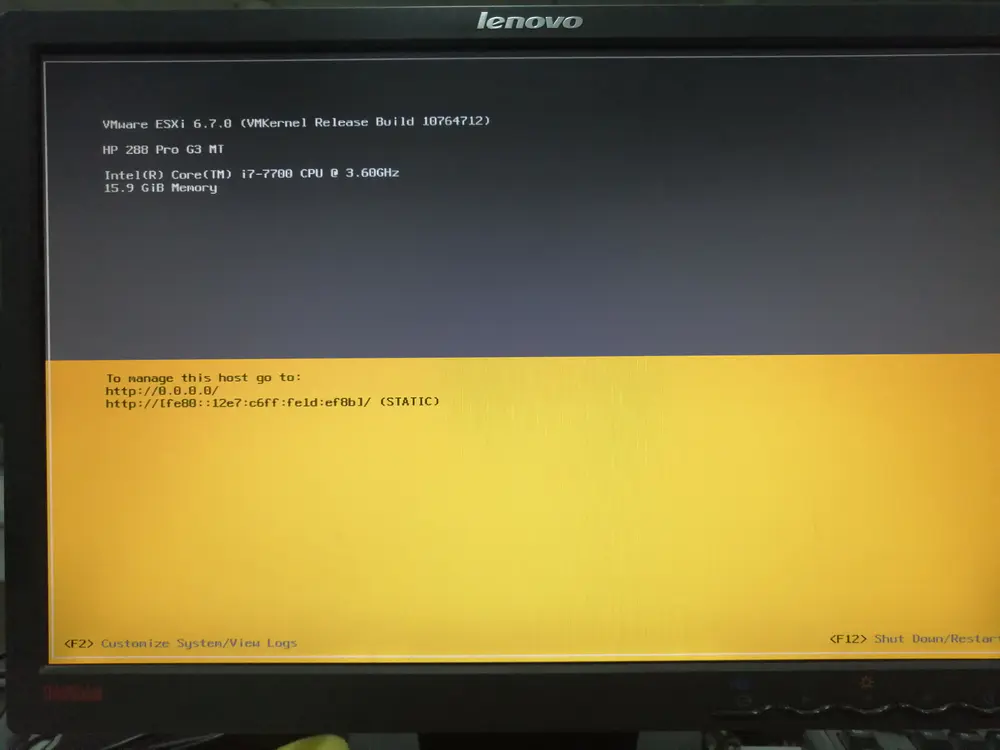

重新进入系统中是如下界面:
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0yMGM3NTBlY2ZmNmNiNDk3LmpwZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
初步安装已经成功,接下来要进行参数配置。
3.3.2 配置参数
按"F2"进入参数配置界面。需要输入用户名和密码,用户名就是root,密码是3.3.1中设置的密码。

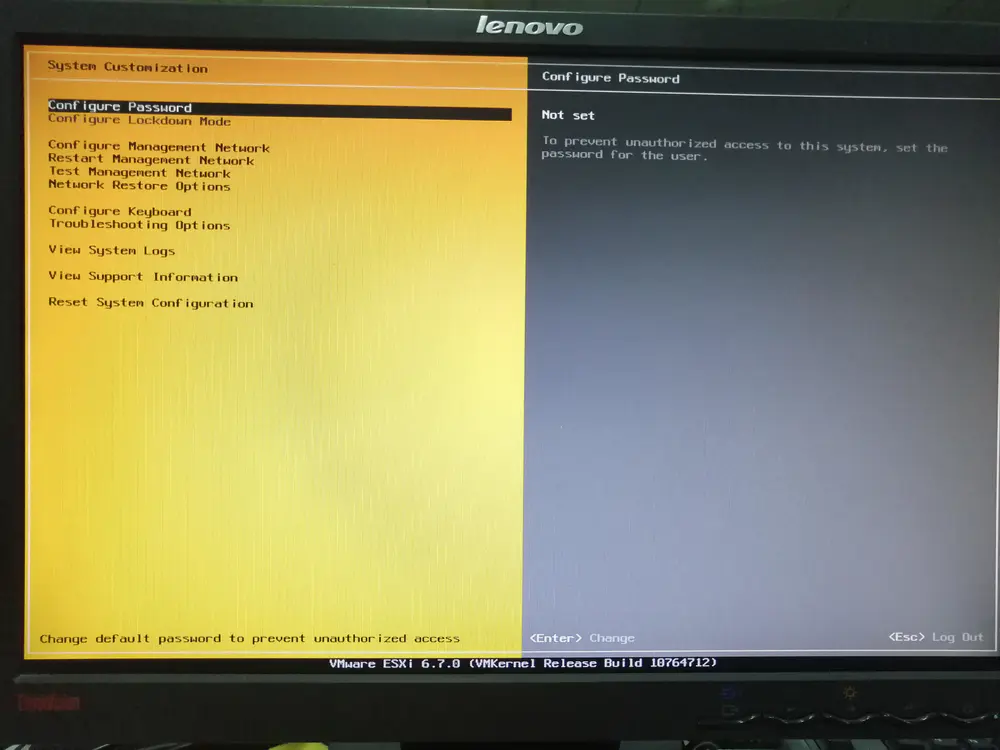

参数配置界面如下:
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC04ZDhhMGYzYzY3YzQ3NGQ1LmpwZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
System Customization
如果想要取消密码的话,选择最后一项"Reset System Configuration",每次进入系统就无需输入密码。
配置网络,选择第三项"Configure Management Network"进入。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC0xN2RkMjg1ZWIyMmZjMWEyLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
Configure Management Network.png

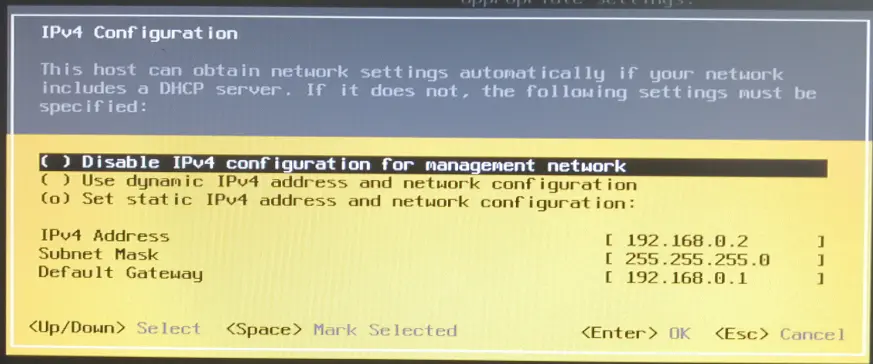

选择第三项"IPv4 Configuration"进入。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1iYTY3ZjQ5NGYwNWRhNWNkLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvODczL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
IPv4 Configuration
这里需要说明的是,我是使用一根网线连接笔记本和台式机构成一个局域网。所以只要保证台式机和笔记本的IP在一个IP段,子网掩码和默认网关一致即可ping通,这里的网络设置可以根据自己的实际情况调整,只要能ping通即可。
设置远程控制主机的ip地址,保证两台电脑之间能ping通。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC00MWYyOWRhMDA2MTBkMzY4LnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNTgxL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
IPv 4_window10
验证两台计算机是否连接。

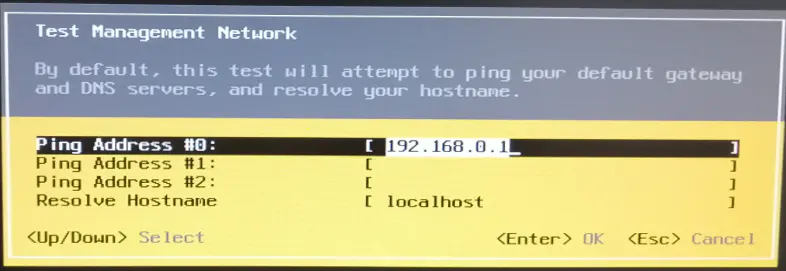

先验证台式机,进入"Test Mnagement Network"。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC05ZmIxYTk1MzdlNWI2M2ZlLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNzg2L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
Test Management Network

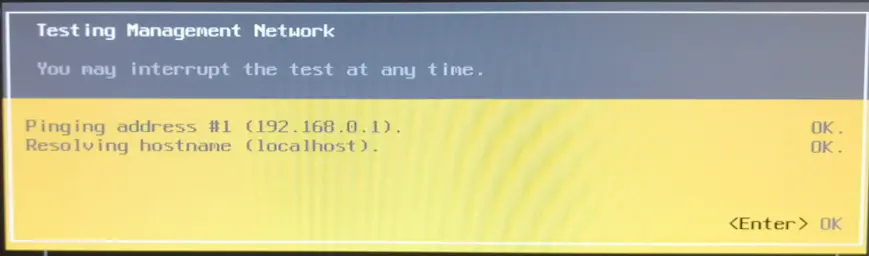

点击"enter"进行测试。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1hNGYxZDU3Yjk5NDJmMGY5LnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvODY5L2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
说明台式机能ping通远程主机。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC03NTQ4NDg4NzgxOTIyMmRiLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvNTcxL2Zvcm1hdC93ZWJw?x-oss-process=image/format,png)
ping
说明两台主机之间已经能够相互ping通,网络参数配置完成。
3.3.3 远程控制

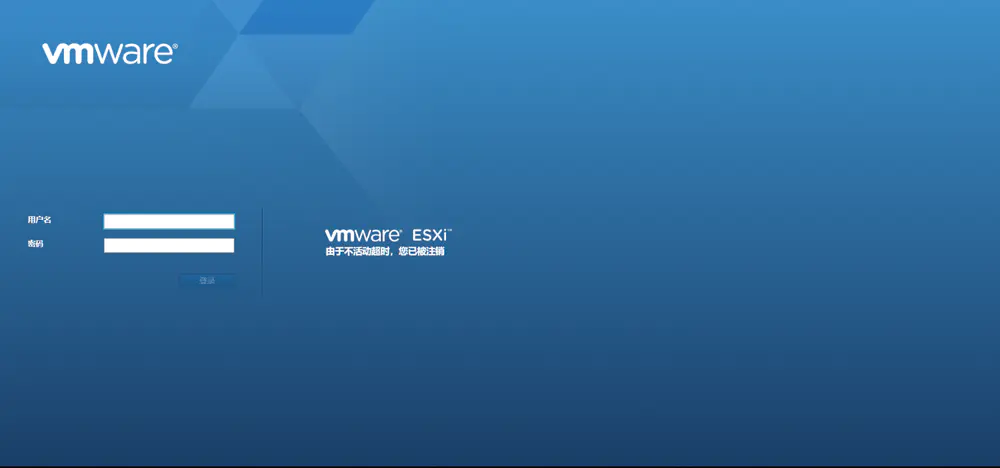

打开笔记本的浏览器。输入http://192.168.0.2(台式机的IP地址)。打开vmware ESXi的登录界面。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC02NDcyOTU1NWNkMGI2YWViLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
vmware登录界面
因为我是后来截的图,所以会出现“不活动超时”的提示。

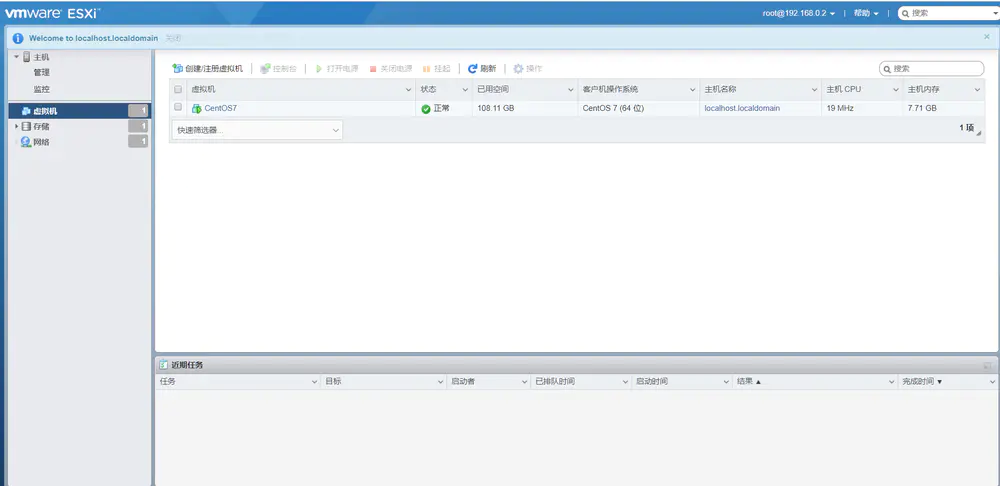

用户名为root,密码为之前设置的密码,如果在3.3.2中取消了密码的话就不需要输入密码,点击登录进入管理界面。
![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xMzA0MTY4OC1jN2IzNmM0N2M0OGI4YWRhLnBuZz9pbWFnZU1vZ3IyL2F1dG8tb3JpZW50L3N0cmlwJTdDaW1hZ2VWaWV3Mi8yL3cvMTAwMC9mb3JtYXQvd2VicA?x-oss-process=image/format,png)
vmware管理界面
至此,ESXi的安装过程已经全部结束。
