Altium Designer -- 精心总结

如需转载请注明出处：http://blog.csdn.net/qq_29350001/article/details/52199356

以前是使用DXP2004来画图的，后来转行。想来已经有一年半的时间没有画过了。突然转到AD，有些不适应。用了下发觉很多功能确实比DXP要来的强大。花了不少时间和精力，将之前的一些经验技巧，进行整理总结。希望这篇文章，可以让人少走线些弯路。让初学者可以快速入门。

好了，言归正传，开始启程！

AD17出了，试试好玩不，后面有介绍新添加功能。

首先下载AD17：Altium Designer 17 (AD17)

首先下载AD16： Altium Designer 16.0.6 Build 282

安装教程：Altium designer14.x /15.x软件安装与破解

按流程一步步安装ok！

一、 软件优化设置

1. 打开PCB，使用快捷键 T+P，如下图设置：

2. 取消HTM文件

3. 禁止检查

4. 单层显示无阴影

5. 笔记本布线换层

台式机有小键盘，可以 * - +来换层，笔记本该如何换层呢，有两种方法。

第一种方法： CTRL+SHIFT+鼠标滑轮

第二种方法：如,将  *  快捷键改为 =

首先打开一个PCB文档，之后依次选择DXP >> Customize，在Command中修改以下几个命令的快捷方式：

Next Layer：切换到下一层。默认快捷方式是小键盘的+号（Plus）

Next Signal Layer：切换到下一可布线的层。默认快捷方式是小键盘的*号（Multiply）

Prev Layer：切换到上一层。默认快捷方式是小键盘的-号（Minus）

6、自动删除重复走线

7、添加美式键盘

我用的是win10系统，按shift+space键切换布线模式总是切换不了，是因为搜狗输入法全角和半角切换快捷键冲突了所以需要安装美式键盘。

添加流程很简单:

控制面板->>添加语言->>添加语言

选择 英语->>英语（美国），双击，添加完成。当布线的时候切换成美式键盘输入法即可。

需要注意的地方：

当切换布线模式的时候，可能可能遇到无法画弧线的情况，看看你是否选择了Restrict to 90/45

8、设置中文

DXP->> Preferences->>System->>General->>如下图选中三个选项，点击 Apply ，重启AD，显示中文。

不过不建议使用中文， 如果连这点英文都不懂，英文芯片手册看不了，不适合做硬件了。

OK,软件优化设置基本完成!

二、认识AD16，熟悉各个常用选项

推荐一篇文章： Altium_Designer(protel_DXP)英文菜单汉化对应表表

介绍的不错，我下面只介绍常用的几个。

1、Place 放置

2、选择网络信号

3、设置参考点

4、显示或隐藏信号线网络连接

5、布线 P+T时，按 ~

6、system、PCB界面

快捷键V+S 可将该界面隐藏/显示

各个界面的介绍

6.1、Libraries 介绍

元件库目录

6.2、Projects介绍

PCB工程目录

6.3、PCB介绍

画差分线时用到

PCB网络

6.4、PCB Filter介绍

选中Object的类，可将该类在PCB中选中，使用F11可以多元件操作

6.5、PCB Rules Violations介绍

DRC时，显示PCB违反规则目录

7、F11的使用

PCB Inspector可以弹出设置过孔、信号线、器件、丝印等属性的界面

使用方法：

A、单器件：选中一个器件，按F11弹出

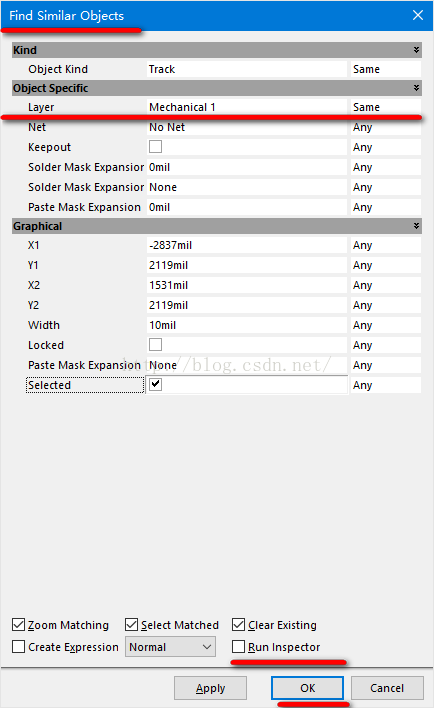

B、多器件：通过快捷键SHIFT+F，选中一个器件，出现Find Similar Objects界面

该界面有很多选项，如所在层、封装、锁定、显示名等，可根据这些选项刷选到你需要的器件。

注意：Run Inspector需要打钩，不打钩要使用的场所，后面会讲到。

设置好选择的选项后，点OK，可以看到PCB上你需要选中了你要的器件。会弹出PCB Inspector界面。

PCB Inspector界面可以对多器件，如信号线、器件、过孔、丝印进行操作设置。

8、PCB信息

快捷键R+B，

可获知焊点数量，对于咨询焊接报价的有需要知道

9、原理图工具栏

10、原理图图纸设置 快捷键 D+O

11、Navigator导航面板

可在Design Compiler->Navigator弹出。根据需要选择网络高亮

12、原理图查错及编译

原理图编译 Project-》 Compoile Document，错误信息会出现在Messages界面上。

Messages界面可从 System->Messages弹出。

13、Reports界面介绍

需要注意的是R+Measure Selected Objects 测量导线的长度这个功能。

14、板卡选项设置

三、快捷键介绍

快捷键的介绍文章有很多，推荐：Altium Designer 16快捷键列表

我基于上面文章又添加了些有用到的快捷键。

表1. 原理图编辑器与PCB通用的快捷键

表2. 原理图编辑器快捷键

表3. PCB编辑器快捷键

四、蛇行等长布线

转自：Altium Designer 蛇行 等长 布线

这篇文章写的很好，偷次懒直接转载了。

1． 设置需要等长的网络组

点击主菜单 Design  -->  Classes，在弹出的窗口中单击 Net Classes，并右键，点 Add Class

会增加一个 New Class，在该网络组上右键，修改一个你想要的名字，如：SDRAM 等。

单击打开它，将需要等长的网络，从左边选取并添加到右边的窗口中。

然后再点击 关闭设置。

2. 布线

在布蛇行线时，只能在已经布好的线上修改，不能直接拉蛇线，所以得先布线，把所有 SDRAM Class 的网络用手工(不推荐用自动)的方式布完线，走线尽量的短，尽量的宽松， 也就是说间距留大一点。应该把最长的那一根做为基准，把它尽量的布短一点。

3. 走蛇行线等长

按 T ，R 键，单击一根走线，再按 TAB 键，设置一下先

1. 选中 在右边的网络中，选中一根你想要长度的网络，一般选最长的那根

也就是说，以后的自动等长中，将会以些为基准，所有需等长的线将会跟它一样长。

2．蛇行设置

蛇行线幅度

步长

步长递增量

幅度递增量

2. 布蛇行线的快捷键控制：

在布蛇行线时，按快捷键“1” “2” “3” “4” “，” “。” 可以在走线时随时控制蛇行线 的形状。

快捷键: 1 与 2，改变蛇行线的拐角与弧度。 快捷键: 3 与 4 改变蛇行线的宽度。 快捷键： ， 与 。改变蛇行线的幅度。

了解了这些，就可以开始布蛇行线了，单击 OK 退出设置，在刚才那条线上，按装走线的方向，

拉动鼠标，一串漂亮的蛇行线就出来了。

规定了蛇线的长度，在拉蛇线时，就不用在乎到底走了多长，总之，拉到蛇线不再出现为止，

在有些空隙大的地方，就可以按“逗号”与“句号”键来控制幅度的大小。

补充： AD16画完蛇形线后，会出现一个虚框，可以拖动虚框来调节蛇形线。

4. 检查网络长度

布完线后，按 R ，L 输出报告，查看网络是否是等长的。

OK，蛇行等长线搞定。 注，另外还可以自动等长，但那样出来的线条很难看，所以还是用手动的好。

五、差分布线

详细的可参看下载:利用 Protel (Altium Designer)进行差分线布线 --李元兵

1、首先快捷键D+R进入该界面，填写差分布线规则数据

2、设置添加差分布线网络

3、下面介绍差分布线技巧

通过上述两步设置两个差分信号后，通过快捷键P+I可以布线。

然后可通过快捷键数字 2，来添加过孔；通过快键键 L，来换层。

还有其他操作可参看下图，P+I布线的时候，按快捷键SHIFT+F1可弹出此界面。

六、更新PCB、添加元器件

比如电容电阻数量不够用了，该如何批量添加呢？

1、将要添加的器件命名为C?，注意"?"是英文的。点击Tools--》Annotate Schematics Quietly系统会自动命名。

保存原理图。

2、更新PCB，快捷键D+I。选择Import Changes From TestBoard_Switch_prjPCB.

3、显示下图界面。可以看到三个电容需要Add。

需要注意的是Remove里的东西，需要确认一下是否有用，别误删了。

最后点击Execute Changes更新

七、添加layer层

1、首先通过快捷键 L，可以看板卡layers信息。可以更改颜色、显示层。

需要注意的如何查看板卡是几层板？就是信号层 (Signal Layers)和电源、GND(Internal Plane)相加。

推荐一篇文章介绍各个层的含义： PCB中各层的含义

2、添加Layers，选择Design-》Layer Stack_Manager

3、选择左下角Add Layer，有两个选项Add Layer和Add Internal Plane，分别是添加阳面和阴面。

注意该界面还可以看到板子厚度,Thickness。

4、多层板分层

推荐看我的另一篇转载文章：一到八层电路板的叠层设计方式

我在这里重点介绍下四层板、六层板、八层板主要分层设计：

A、四层板的叠层，推荐叠层方式：
